Misure di spessori di tubi e tubazioni in metallo

I misuratori di spessori ad ultrasuoni possono rappresentare un vantaggio quando l'operatore di uno stabilimento produttivo o l'utente deve verificare lo spessore di un tubo o di una tubazione, in quanto le misure non si possono limitare solamente all'estremità accessibile della tubazione. Nello stabilimento produttivo le misure non distruttive di spessore possono essere eseguite per rilevare delle condizioni al di fuori delle tolleranze. La concentricità di una tubazione sagomata in continuo può essere verificata, costantemente e automaticamente, senza la necessità di sezionare la tubazione o arrestare il processo produttivo. Allo stesso modo, quando un processo richiede una misura precisa di tubazioni a spessore ridotto, gli ultrasuoni permettono di effettuare delle misure di spessore non distruttive lungo l'intera lunghezza.

Apparecchiatura ad ultrasuoni per le misure di spessori di pareti di tubazioni e tubi di metalli

Per le misure di spessore manuali, i misuratori 39DL PLUS™ e 45MG, con il software Single Element, forniscono delle letture digitali istantanee di comuni tubi e tubazioni in metallo con una precisione tarata pari ±0,025 mm (±0.001 in.). Questi misuratori, usati insieme a dei trasduttori idonei, sono in grado di misurare la maggior parte di tubi e tubazioni in metallo con uno spessore compreso tra 0,5 mm a 50 mm. I misuratori di precisione possono inoltre essere usati insieme a dei trasduttori a linea di ritardo per effettuare delle misure di spessore con una precisione tarata di ±0,005 mm (±0,0002 in.).

Se il diametro di un tubo è inferiore a 5 mm (0,200 in.), si consiglia l'uso del misuratore 39DL PLUS o 45MG, del software Single Element e di un trasduttore ad immersione. Il sistema bubbler RBS-1 è un utile strumento per le misure ad ultrasuoni di spessori che utilizzano dei trasduttori ad immersione.

Per i tubi o tubazioni di metallo intensamente corrosi sulla superficie interna o esterna, le misure di spessori di pareti dovrebbero essere effettuate con il misuratore 39DL PLUS o 45MG insieme ai trasduttori a doppio elemento. Maggior informazioni sulla misura della corrosione è disponibile in questa nota applicativa.

Per tubi in metallo sottili con spessori inferiori a 0,203 mm (0,008 in.), è consigliato il misuratore di spessori a alta frequenza 72DL PLUS™. In qualità di strumento a alta velocità, il misuratore 72DL PLUS consente una frequenza di aggiornamento della forma d'onda di 60 Hz e una frequenza di misura massima di 2 kHz. È dotato di un ampio schermo tattile a colori in grado di assicurare una maggiore visibilità da diversi angoli, inoltre supporta il sistema Wi-Fi® e Bluetooth® per una connettività e integrazione moderne.

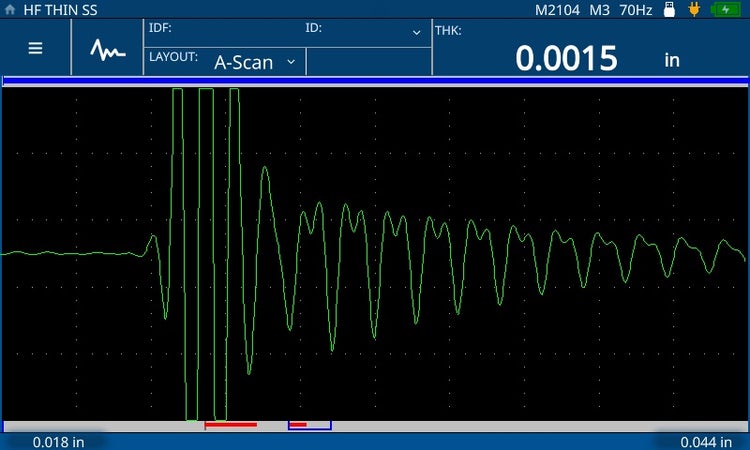

La precedente immagine mostra un esempio di forma d'onda acquisita mediante il misuratore 72DL PLUS con il trasduttore M2104 (125 MHz) per misurare una sottile lamina in acciaio (0,0381 mm o 0,0015 in).

_{Il misuratore 72DL PLUS misura una sottile lamina in acciaio (0,0381 mm o 0,0015 in.) mediante il trasduttore M2104 (125 MHz)}
