IPLEX Long Scope Industrial Videoscope

5mから最長30 m まで、豊富なラインナップのロングタイプビデオスコープ。熱交換チューブやボイラー、給排水管の内面検査など、対象の深層部にまでスコープを挿入する事が可能です。

概要

ロングスコープでの検査を新世代性能で

5mから最長30mまで、豊富なラインナップのロングタイプビデオスコープ。圧倒的な高画質、ハイレベルな計測性能、小型化による機動性、多彩な記録性能で高次元な検査ニーズに対応します。

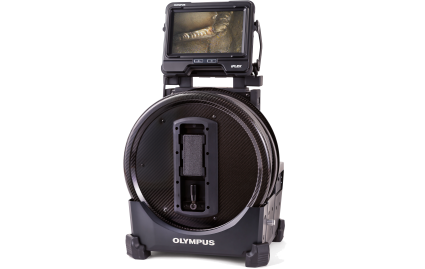

IPLE GAir
  • 目視検査
  • ビデオスコープ

この一台がすべてを変える

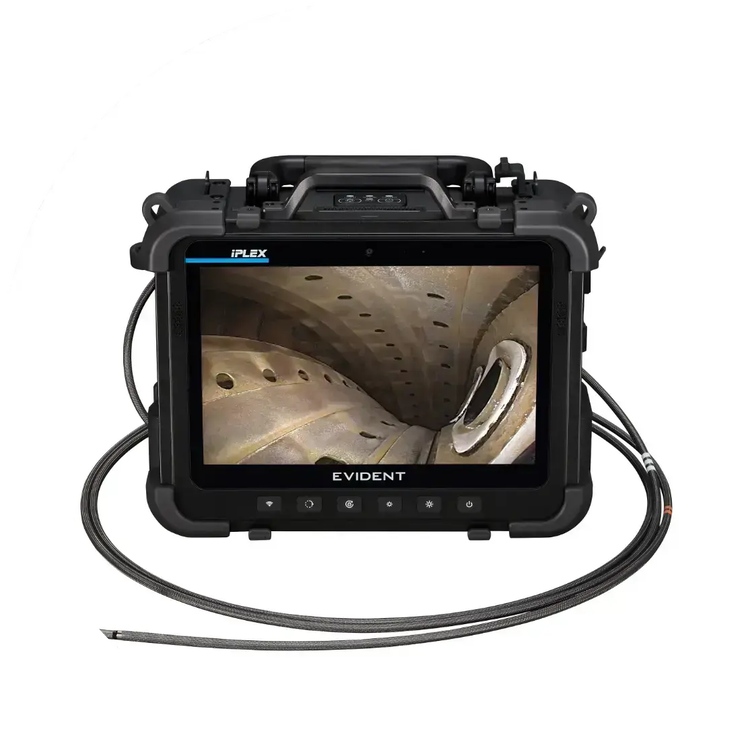

IPLEX™ One ビデオスコープ ソリューション

10 世代目の IPLEX システムとして、IPLEX One は統合性と拡張性を兼ね備え、内視鏡検査を新たなステージに導きます。現在の検査をよりシンプルに、将来のアップグレードにもシームレスに対応します。革新的な Swoptix™ テクノロジーをはじめ、計測・表示機能の進化、安全なワイヤレス接続、そして従来から高く評価されてきたイメージング性能。IPLEX One は、単なる“次世代”にとどまりません。より良い未来へとつながる、新しい始まりです。

詳細はこちら

全てを極めたハイエンドモデル

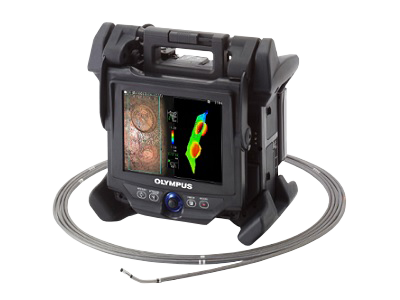

IPLEX NX

有効長：5m、7.5m

IPLEX NX
https://main--eds-evident-website--evident-scientific.aem.live/ja/products/video-borescopes/iplex-nx

詳細はこちら

  • 圧倒的な高画質
  • 3D表示機能を備えたステレオ計測

シリーズ最長「どこでも湾曲」

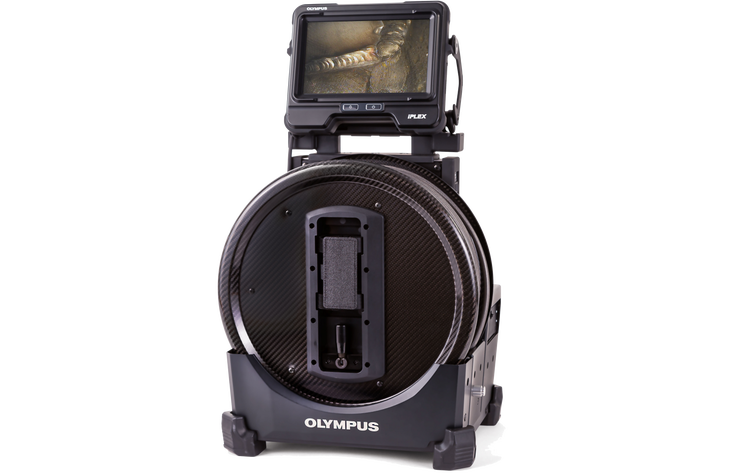

IPLEX GAir

有効長：20m、30m

IPLEX GAIR
https://main--eds-evident-website--evident-scientific.aem.live/ja/products/video-borescopes/iplex-gair

詳細はこちら

  • 届かなかったところに届く
  • 距離を保ち遠隔で操作

機能性と使い勝手を高次元で両立

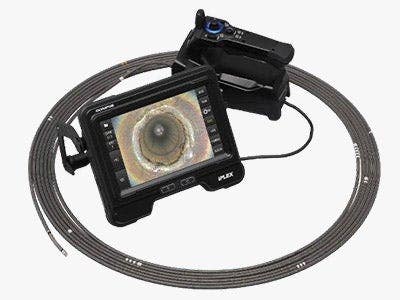

IPLEX GX/GT

有効長：7.5m、10m

IPLEX GX
https://main--eds-evident-website--evident-scientific.aem.live/ja/products/video-borescopes/iplex-gx-gt

詳細はこちら

  • 交換可能な光源ユニット：白色光・紫外光・赤外光から選択可能
  • ライブ画像ストリーミング機能（オプション）

超小型・軽量

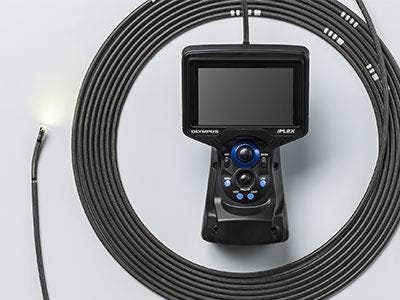

IPLEX G Lite

有効長：10m

IPLEX G Lite
borescopes/iplex-gxlite

詳細はこちら

  • 質量1.83kgの超小型・軽量モデル
  • 手のひらサイズで快適に操作

仕様

基本仕様比較

IPLEX NX
IPLEX GAir
IPLEX GX/GT
IPLEX G Lite
型番
IV9650N
IV9675N
IV98200GA
IV98300GA
IV9675G
IV96100G
IV96100GL
挿入部外径
6.0 mm (0.236 in.)
8.5 mm (0.334 in.)
6.0 mm (0.236 in.)
6.0 mm (0.236 in.)
ベースユニット外形寸法（W x H x D）?
320 × 310 × 180 mm
(12.6 × 12.2 × 7.1 in.)
359 × 465 × 307 mm
(14.1 × 18.3 × 12.1 in.)
241 × 190 × 70 mm
(9.5 × 7.5 × 2.8 in.)
128 × 203 × 110 mm
(5.0 × 8.0 × 4.3 in.)
システム質量?
5 m (16.4 ft.)
7.5 m ( 24.6 ft.)
20 m (65.6 ft)
30 m (98.4 ft)
7.5 m ( 24.6 ft.)
10 m (32.8 ft.)
10 m (32.8 ft.)
湾曲角度（4方向）
180°
150°
90°
120°
110°
110°
スコープ挿入性
挿入部先端に行くに従って徐々にやわらかくなるTapered Flex方式
挿入部先端に行くに従って徐々にやわらかくなるTapered Flex方式
挿入部先端に行くに従って徐々にやわらかくなるTapered Flex方式
（オプションの挿入補助ガイドチューブあり）
挿入部先端に行くに従って徐々にやわらかくなるTapered Flex方式
（オプションの挿入補助ガイドチューブあり）
挿入部
使用環境温度
-25 to 100 °C
(-13 to 212 °F)
-25 to 100 °C
(-13 to 212 °F)
-25 to 100 °C
(-13 to 212 °F)
-25 to 100 °C
(-13 to 212 °F)
挿入部耐性
耐つぶれ・摩耗強度に優れた高耐性蛇管
挿入部防水性
防水

機能比較

特長
機能
IPLEX NX
IPLEX GAir
IPLEX GX
IPLEX GT
IPLEX G Lite
操作性
湾曲操作
TrueFeel電動湾曲操作
空気圧方式
TrueFeel電動湾曲操作
TrueFeel電動湾曲操作
モニターサイズ（インチ）
8.4
8.0
8.0
4.3
バッテリー使用可能時間
100
180
150
90
交換式先端光学アダプター
✓
✓
✓
✓
スコープユニット交換機能
✓
✓
✓
同一の外径・挿入長のスコープユニット間でのみ交換可能
✗
画像・動画記録
静止画記録
解像度
H1024 × V768
H640 × V480
H768 × V576
H768 × V576
記録方式
H1024 × V768
H640 × V480
H768 × V576
H768 × V576
動画記録
解像度
H1024 × V768
H640 × V480
H768 × V576
H768 × V576
記録方式
MPEG 4 AVC/H.264
MPEG 4 AVC/H.264 Baseline Profile準拠で記録
MPEG 4 AVC/H.264 Baseline Profile準拠で記録
MPEG 4 AVC/H.264 confirms to MPEG 4 AVC/H.264 Baseline Profile準拠で記録 Baseline Profile
音声記録
✓
✗
✓
✓
画質
照明方式
Laser diode
LED
LED
LED
光源
白色光
白色光
白色光
紫外（UV）光（オプション）
赤外（IR）光（オプション）
白色光
紫外（UV）光（オプション）
赤外（IR）光（オプション）
長時間露光
✓
✓
✓
✓
WiDERゲイン設定
✓
✓
✓
✗
✓
シャープネス調整
✓
✓
✓
✗
✗
高機能
ステレオ計測
✓
✗
✓
✗
✓
スケーラー計測
✓
✓
✓
✓
スポットレンジング機能
5 points
✗
1 point
✗
1 point
2画面比較機能
✓
✗
✗
✗
内蔵メモリー
✗
✗
✓
✗
✓
重力方向表示機能／画像自動回転機能
✗
✓
✗
✗
遠隔操作
✗
✗
✗
✗
挿入長さ検知
✗
✓
✓
✓
耐環境性
MIL-STD適合性
✓
✗
✓
✓
IP準拠
IP55
✗
IP65
IP65

ソフトウェア

ViSOL™ 目視検査ワークフローソリューション

Picture, Picture, Picture

さらなるつながりを提供します

ViSOLを使って目視検査を効率化しましょう。ViSOLは検査データを直感的に整理、分析、報告できるように設計されており、高度な分析機能、明快なビジュアル表示、シームレスなコラボレーションを通じて実践的なインサイトを提供します。このクラウド型ソフトウェアソリューションは、様々な規模で個人や企業のデジタル変革をサポートすることが可能です。
