원격 위치 또는 접근이 제한된 위치에서 검사를 수행하기 위한 최적의 휴대형 비파괴 검사(NDT) 도구를 찾는 경우 고려해야 할 중요한 기준은 다음과 같습니다.

• 쉬운 설치 및 작동
• 신뢰할 수 있는 고품질 결과

위상 배열 초음파 테스트(PAUT) 동안 고품질 신호를 확보하려면 테스트 구성 요소로 음향이 균일하게 전달되도록 하는 것이 중요합니다. 프로브와 부품 표면 간 우수한 커플링이 이 목적을 달성하기 위한 핵심 요인입니다. 검사를 위한 커플링 시스템을 선택하기 전에 부품 표면의 상태를 고려해야 합니다. 심하게 부식되고 불균일한 표면의 경우 국소적 이멀젼 검사 기법이 권장되지만, 매끄러운 표면의 경우 하드 웨지(hard wedge)가 장점이 될 수 있습니다.

이 글에서는 이러한 표면 유형에 대해 설명하고 해당하는 경우를 위해 Evident가 제공하는 솔루션을 제시해 보겠습니다.

국소적 이멀젼 기법의 장점

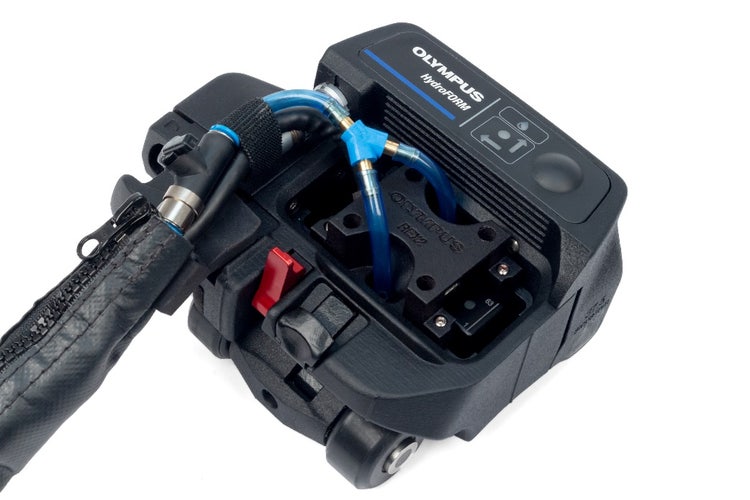

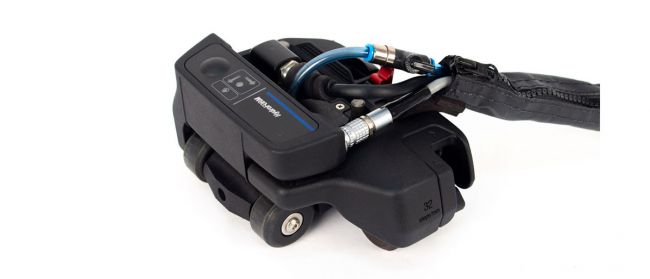

사용 중 유지보수 검사의 경우, I8 위상 배열 프로브가 있는 HydroFORM^™ 스캐너와 같은 국소적 이멀젼 스캐닝 시스템이 일관적 커플링을 위한 해답을 제공할 수 있습니다. 이 제품의 폼 개스캣이 있는 저유량 급수관은 부품과 맞아떨어지고 파이프, 탱크, 용접부와 같은 곡선의 또는 불규칙한 테스트 표면에서도 표면 커플링을 유지합니다. 그러나, 국소적 이멀젼 시스템이므로 외부 물 공급이 필요합니다.

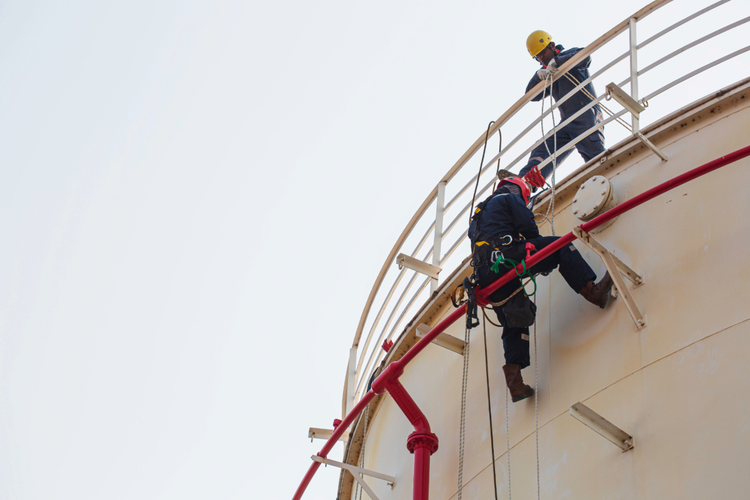

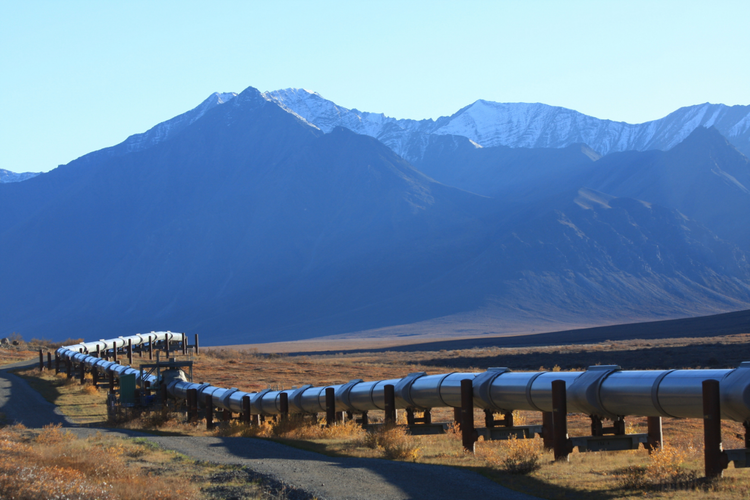

원격 작업 또는 접근이 어려운 검사 대상의 경우, 지속적인 물의 흐름을 유지하는 것은 현실적이지 못하고 불가능할 수 있습니다. 또한, 일부 특별한 경우에는 환경 규제와 오염에 대한 우려로 인해 자유롭게 흐르는 액체의 사용이 금지될 수 있습니다.

흐르는 물의 사용이 “해결책이 아닌 경우” 해야 할 일

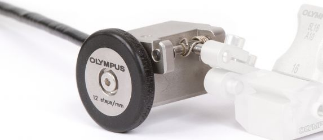

흐르는 물을 공급받을 수 없는 경우에도 고품질 데이터를 얻을 수 있을까요? 물론입니다! 비교적 표면이 매끄럽고 물 공급이 어려운 상황에서 HydroFORM 위상 배열 스캐너는 매질을 최소한으로 요구하는 옵션을 제공합니다. 이 솔루션은 매우 가벼운 수분 층만을 필요로 하는 REX2 Dual Linear Array™(DLA) 프로브와 캐리지 시스템이 장착되어 있으므로 분무기 하나면 충분합니다.

REX2 DLA의 용수철 장착 메커니즘 덕분에 프로브의 Rexolite 지연선이 표면과 계속 접촉한 상태를 유지할 수 있으므로 외부 물 공급 없이도 안정적인 음향 전달을 지원할 수 있습니다.

효율적이고 다기능성이 뛰어난 스캔 솔루션

REX1 DLA 조리개 크기의 두 배인 조리개를 사용하는 REX2 프로브는 DLA 프로브의 모든 장점(예: 기존의 듀얼 UT 트랜스듀서보다 높은 데이터 포인트 밀도)을 제공하면서 추가적인 장점도 제공합니다.

• 대규모 빔 적용 범위로 향상된 스캔 효율성.
• 향상된 해상도 덕분에 향상된 검출 확률(POD).
• HydroFORM 스캐너와 함께 사용할 경우 편리한 인코딩 스캔 가능

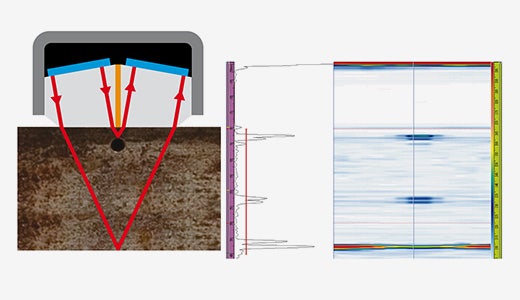

선형 프로브 기술과 비교할 때 DLA의 음향적으로 격리된 각진 송신기 및 수신기 배열은 테스트 부품 표면에 더 가깝게 더 작은 초점을 만듭니다. 따라서 DLA 프로브로 스캔하면 선형 위상 배열 프로브보다 결함이 덜 확장되어 스캔 방향의 크기 정확성의 신뢰도가 높아집니다.

또한 DLA 설계는 전면 벽 반사의 진폭을 최소화하고 근접 표면 해상도를 높이므로 표면에서 더 가깝게 중요한 결함을 볼 수 있습니다.

응용 분야의 요구 사항에 따라 REX2 프로브를 주문할 때 여러 옵션 중에서 선택할 수 있습니다.

• 1° 또는 5° 루프 각도(부품 두께에 따라)
• Dual 32요소 배열(속도와 비용이 우선시되는 경우)
• Dual 64요소 배열(이미징 성능 및 해상도가 가장 중요한 고려 사항인 경우)
• 곡선 표면의 커플링을 향상시키기 위해 여러 AOD 곡률의 웨지가 제공됨(SREX2 시리즈)

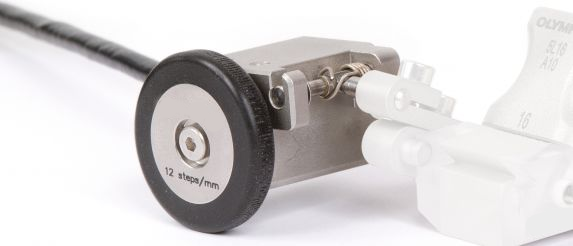

• 캐리지 또는 스캐너 선택: 바퀴가 있는 소형 캐리지(Mini-Wheel^™ 인코더와 호환) 또는 ScanDeck^™ 모듈 장착 XY축 엔코딩 HydroFORM 스캐너.

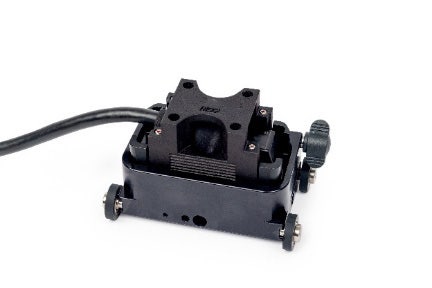

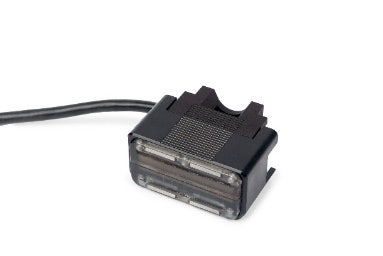

캐리지(중앙)에 장착되고 HydroFORM 스캐너(오른쪽)에 설치된 REX2 DLA 프로브(왼쪽). 두 시스템의 바퀴 고정 장치로 순조롭게 스캔을 수행할 수 있습니다.

수동, 반자동 또는 자동 스캔 수행

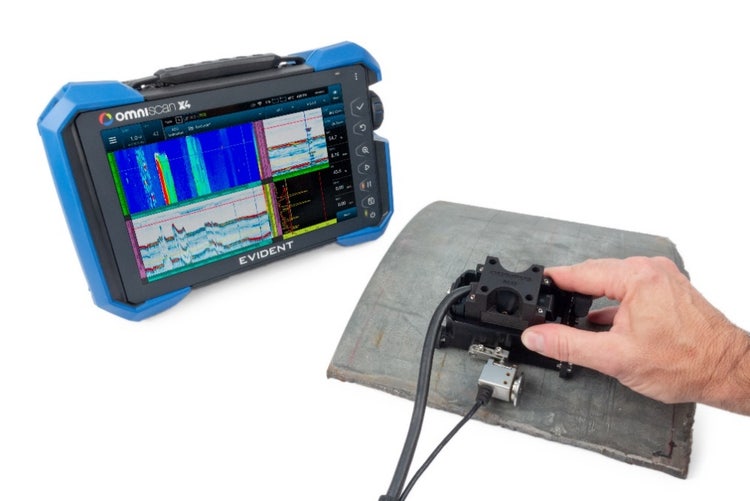

REX2를 사용하여 캐리지 액세서리로 수동 스캔을 수행하거나 HydroFORM 스캐너에 통합하여 반자동 솔루션에 DLA 기능을 제공할 수 있습니다.

HydroFORM 스캐너의 XY축 인코딩 기능뿐만 아니라 스마트 인덱싱 버튼, 인덱싱 안내, 커플링 점검 표시기, 스캔 속도 점검과 같은 ScanDeck 모듈의 기능들은 특히 1인 검사자를 위해 부식 매핑 작업을 용이하게 합니다.

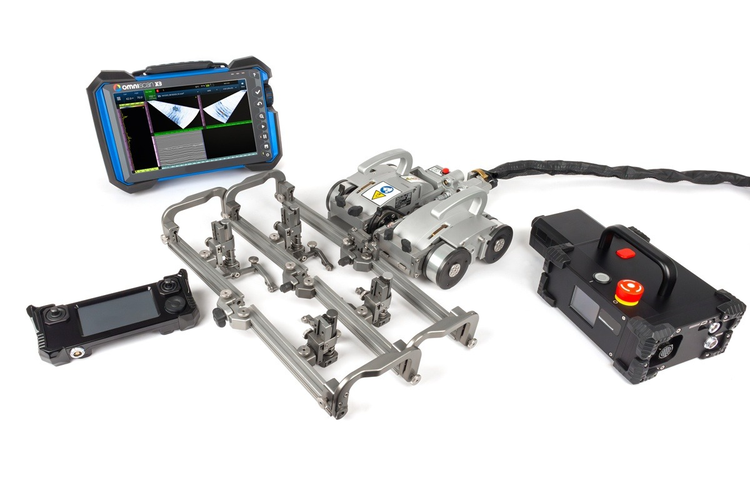

HydroFORM 스캐너에 설치한 후에는 파이프 검사의 경우 어셈블리를 전동식 MapROVER^™ 스캐너에 장착하고, 원격 검사의 경우 SteerROVER^™ 스캐너에 장착하여 REX2 DLA를 확장함으로써 고처리율 자동 부식 매핑을 수행할 수 있습니다.

TFM 및 PCI를 통해 어려운 부식 메커니즘을 정확하게 감지하고 측정

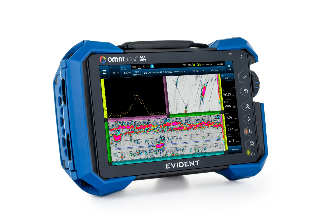

REX1과 마찬가지로 REX2 DLA의 PR 배선은 OmniScan X4 결함 감지기의 TFM(total focusing method) 및 PCI(phase coherence imaging)가 요구하는 복잡한 초점법을 지원하도록 최적화되었습니다.

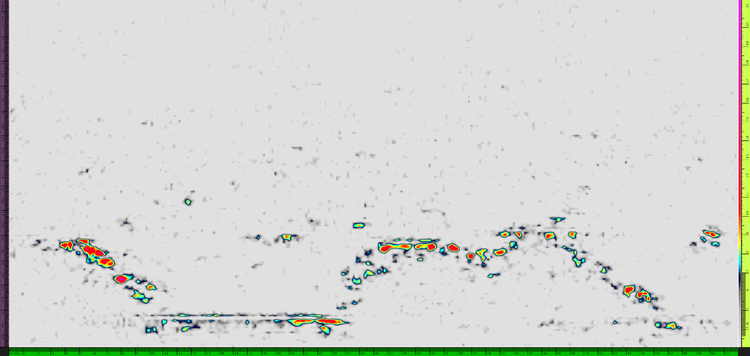

REX2 DLA를 장착하면 HydroFORM 스캐너를 통해 TFM 및 PCI를 유용하게 활용하는 부식 매핑을 수행하여 피팅 또는 수직 방향 균열과 같은 일반적으로 감지가 어려운 손상을 고해상도 이미지로 촬영할 수 있습니다. 또한 TFM 및 PCI의 높은 감도를 활용하여 간과하기 쉬운 H₂S 계단식 균열(수소 유도 균열(HIC)이라고도 부름)과 같은 복잡하고 작은 피팅과 결함을 드러낼 수 있습니다.

REX2 DLA는 귀하의 검사에 적합한 도구일까요?

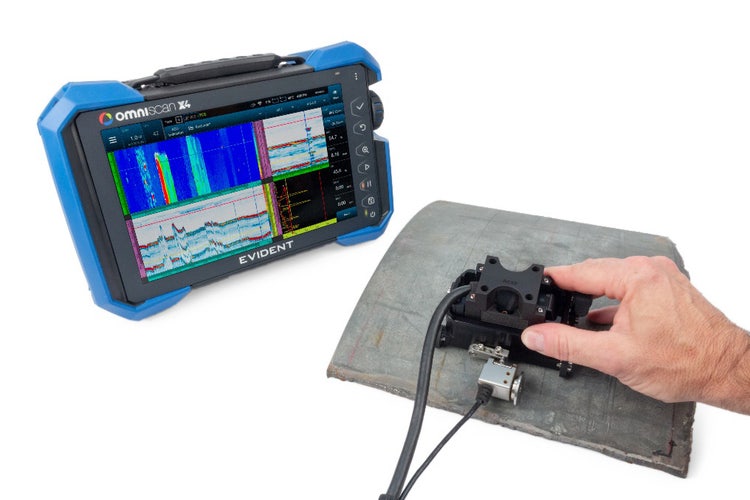

비교적 매끄러운 표면을 효율적으로 검사하고 구현하기 쉬운 부식 검사 솔루션을 찾는 검사자라면 REX2를 진지하게 고려해 봐야 합니다. HydroFORM 스캐너 및 OmniScan X4 결함 감지기와 함께 사용할 경우 REX2 DLA는 다음과 같은 고유한 장점을 제공합니다.

• 급수관 사용이 적절하지 않거나 불가능한 응용 분야에서 국소적 이멀젼 기법에 대한 이상적인 대안을 제공합니다.
• 근접 표면 해상도 요구 사항이 엄격한 응용 분야에 도움이 될 수 있습니다.
• TFM 및 PCI와 같은 고급 기법을 활용하여 감지하기 어려운 손상 메커니즘을 드러낼 수 있습니다.
