全新OmniScan X4相控阵探伤仪将快速准确的缺陷探测、高级成像技术和坚固耐用的性能与不断发展和多样化的能力结合在一起，拓展了无损检测（NDT）的可能性。

OmniScan系列的另一个标志性特点是其简单易用。经过数十年的开发和改进，我们已经将仪器的软件打磨成一个清晰而又内容全面的分步工作流程，提供一系列工具来优化用户从设置到分析的效率和能力。

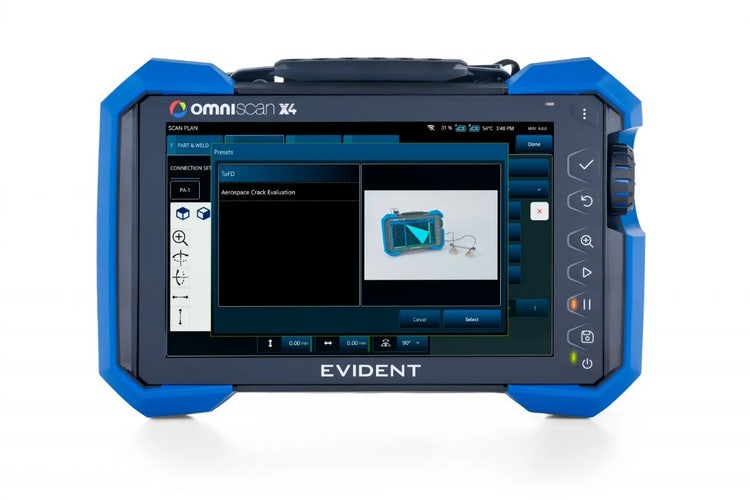

OmniScan X4机载扫查平面图生成器就是一个典型的例子。它经过精心设计，配备了简化设置的工具，包括清晰的3D建模，使您能够定义和扫查任意方向的工件，支持准确定向和轻松定位资产内的扫查区域。

您知道吗，现在您可以在PC或笔记本电脑上使用所有机载扫查平面图工具了。

优化您的工作流程，提高您的生产力

ScanPlan软件旨在作为OmniScan X4主机的补充，提高检测过程的效率和稳定性。通过启用场外设置创建，该计算机软件有助于最大限度地提高OmniScan X4主机的现场可用性，让您在最舒适的环境里，随时随地高效开展工作。

将ScanPlan软件集成到您的流程中，不仅可以优化资源管理，提高标准化程度，还有助于进行可预测性更强的预算编制。

免费更新——无周期性费用

ScanPlan的永久软件许可确保没有隐藏费用，也没有周期性费用。ScanPlan软件的安装快速而又简单，可直接从我们网站的“软件下载”页面进行安装。 不需要USB软件狗。安装后，您的ScanPlan软件可以免费更新到任一新版本，不额外收费。

与OmniScan X4 Scan Plan相同的用户友好界面

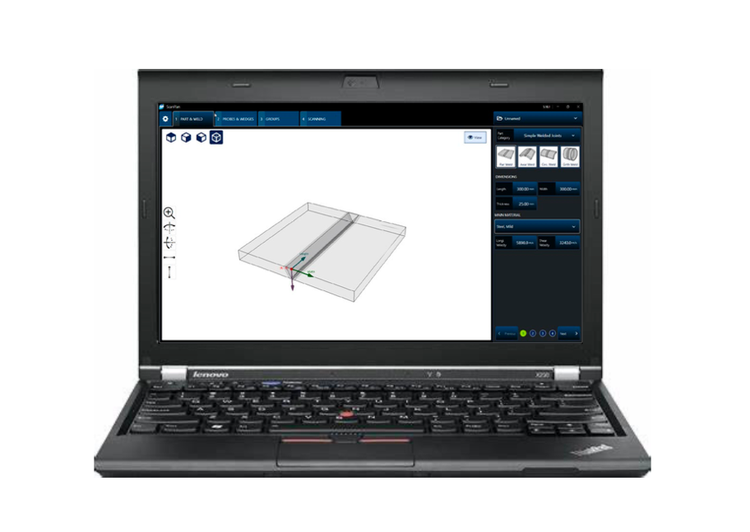

对于OmniScan X4用户来说，不需要任何培训。使用ScanPlan软件，您可以在PC上建立与机载扫查平面图完全相同的无损检测设置。您的计算机上所有工具都已齐备。

在进入现场之前，您可以使用集成式3D建模和声学影响图（AIM）建模工具来验证您是否拥有优化的配置参数。当需要准备报告时，由于已在PC上捕获并保存屏幕截图，因此在文档中插入截图更简单，无需从OmniScan X4主机传输文件。

您可以从头开始创建设置或编辑现有设置文件。如果您要创建新的设置，可以按使用OmniScan X4采集单元的同样方式，轻松编辑工件、选择探头和楔块或预设、选择组以及编辑扫查模式。

简单直观的设置生成器

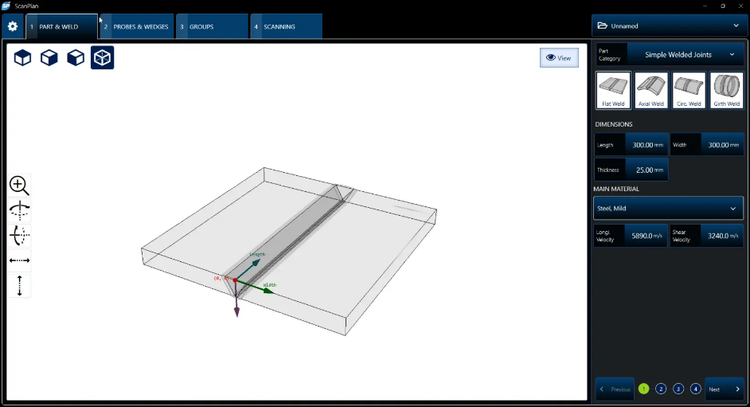

ScanPlan软件采用直观的工作流程设置，熟悉OmniScan X4软件的用户很容易上手。首先，在“工件与焊缝”选项卡上选择您的工件参数。

您可以基于 焊缝 或 非焊缝、几何形状、尺寸、厚度、材料 等信息编辑工件。

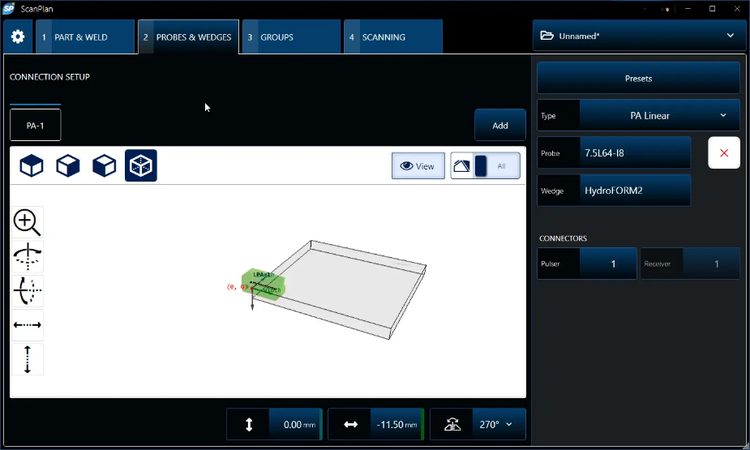

接下来，您需要在“探头与楔块”上设置探头和楔块参数或选择应用预设。

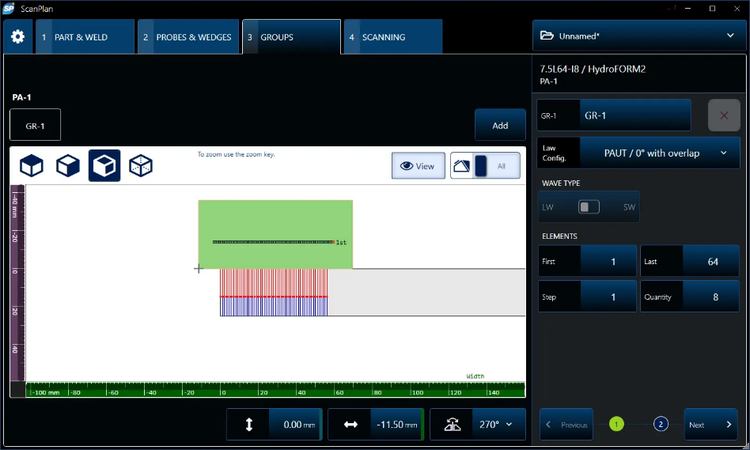

然后，在“组”选项卡上，您可以选择组的数量并编辑每个组：线性、扇形、混合、相控阵超声检测/0°带重叠、全聚焦方式/相位相干成像 或 平面波成像。 您也可以重命名每个组。

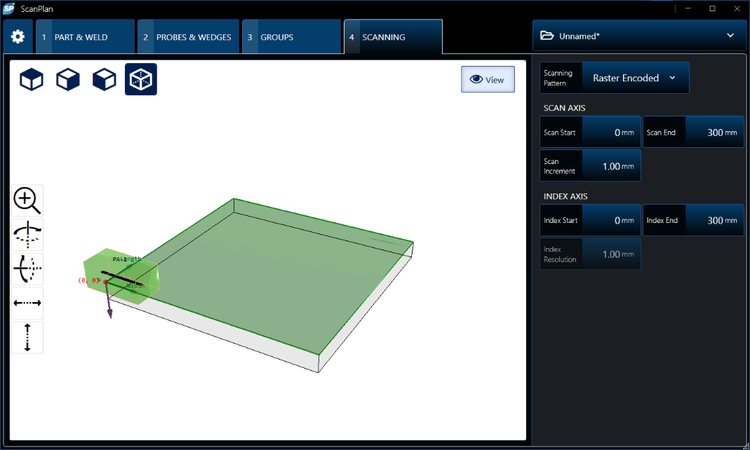

最后，在“扫查”选项卡上，您可以配置和编辑扫查模式。

设置完成后，您可以将文件保存到U盘或OneDrive中，然后将其传输到OmniScan X4探伤仪、其他数据采集单元或软件中。

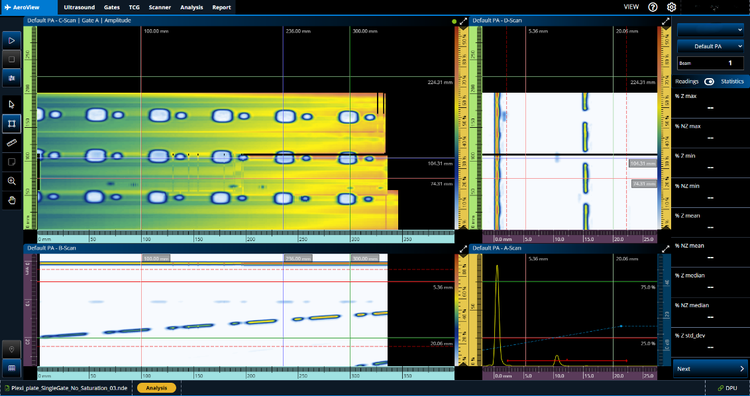

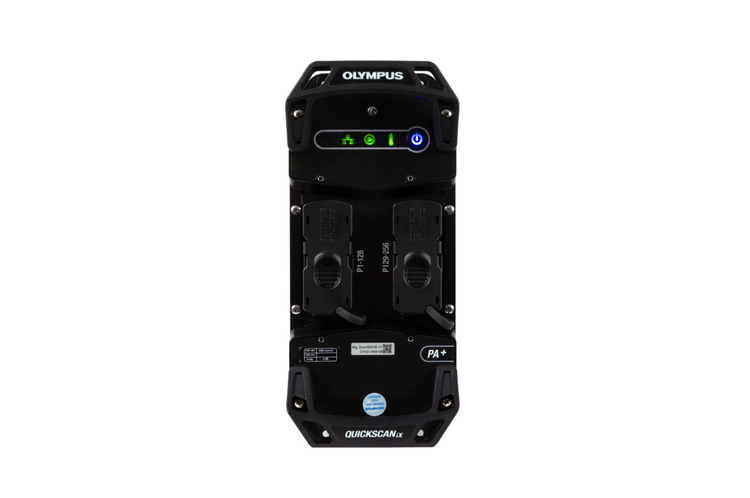

ScanPlan软件支持.uset文件格式，这种格式兼容OmniScan X4探伤仪（所有型号）、QuickScan iX PA+数据采集单元和AeroView检测软件（用于驱动OmniScan X4主机）。

为了确保您始终站在检测技术的前沿，您可通过我们的免费季度更新获得ScanPlan软件的功能更新和改进。ScanPlan许可证持有者也可以单击此处免费下载最新版本。

如果您有兴趣了解更多详细信息，请联系您当地的Evident代表或联系我们。
