Die ortsferne Sichtprüfung ist eine sichere und effektive Methode der zerstörungsfreien Prüfung (ZfP), die die Inspektion von Rohrleitungen und anderen Anlagen ohne direkten Zugang des Inspektors ermöglicht. Bei diesem Ansatz werden häufig Video-Endoskope eingesetzt, um hochauflösende Aufnahmen vom Inneren von Rohrleitungen oder anderen schwer zugänglichen Bereichen zu erstellen.

Dieses Video-Endoskop-Filmmaterial kann in Echtzeit überwacht oder zur weiteren Analyse hochgeladen werden. Und mit ein paar Klicks in unserer 3DAssist™ Software können die Bilddaten in 360-Grad-3D-Modelle umgewandelt werden.

Die 3DAssist Software bietet eine neue Ebene des Einblicks in kritische Inspektionsbereiche

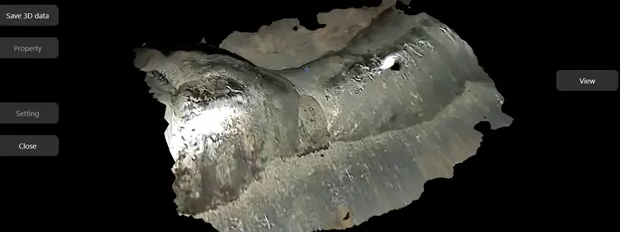

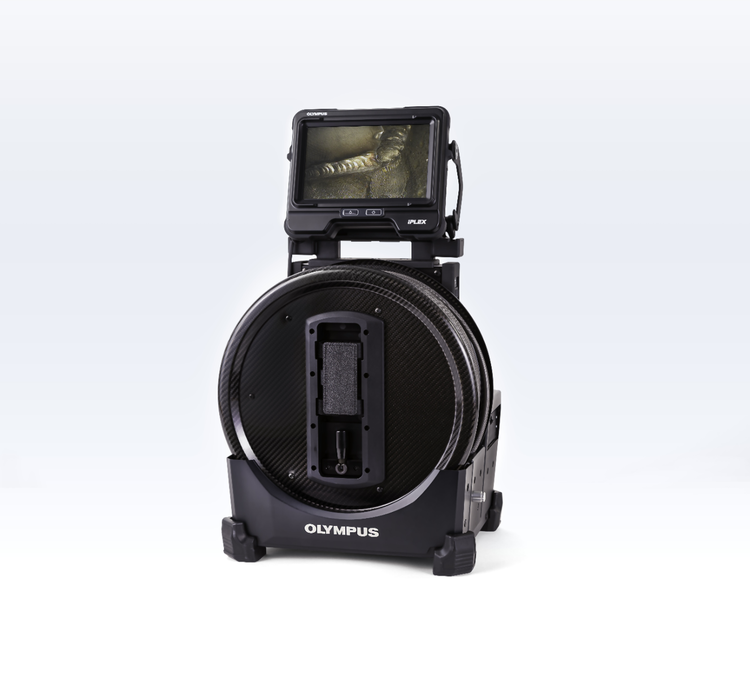

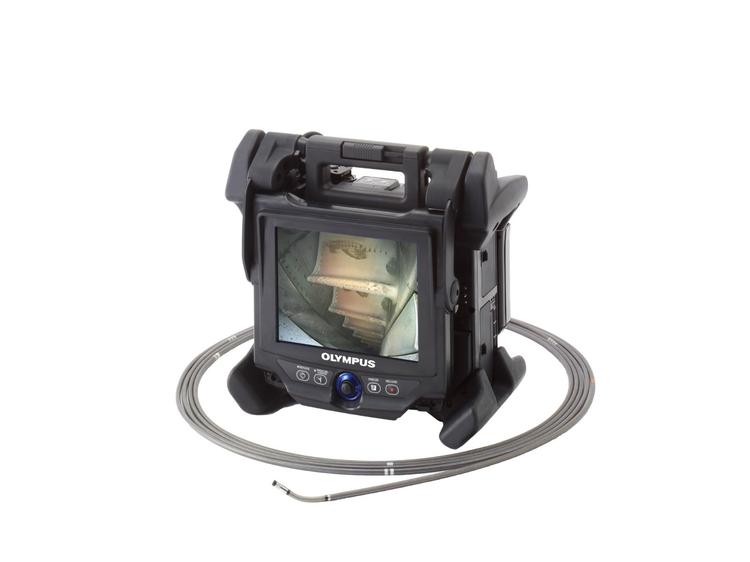

In Verbindung mit unseren IPLEX™ Video-Endoskopen verwandelt die 3DAssist Software Inspektionsmaterial in dynamische 3D-Modelle, die außergewöhnliche Details sichtbar machen. Vollständig drehbare 3D-Bilder von Inspektionsbereichen – wie Rost, Ausdünnung oder erhabene Oberflächen – lassen Sie Details erkennen, als ob Sie die Probe direkt untersuchen würden. Sie können problematische Bereiche von jedem beliebigen Standort aus genau untersuchen, endgültige Bewertungen vornehmen und detaillierte Berichte erstellen und weitergeben, ohne vor Ort sein zu müssen.

Die Software ist außerdem einfach zu bedienen. In der Vergangenheit war für die Erstellung von 3D-Bildern mit einem Video-Endoskop ein Stereoadapter erforderlich. Heute ist 3DAssist die einzige Software, die 3D-Darstellungen aus einer Videodatei mit einem monokularen optischen Adapter erstellen kann. Die standardmäßige monokulare Spitze erfasst außerdem Aufnahmen mit einem großen Sehfeld. Dies liefert ein vollständigeres Bild als Ausgangspunkt, bevor das Material in 3D-Bilder umgewandelt wird.

Für die Erstellung dieser Bilder ist keine spezielle Ausstattung erforderlich. Das Verfahren ist einfach:

• Erfassen Sie Ihre Inspektion
• Laden Sie das Bildmaterial von Ihrem IPLEX Video-Endoskop auf Ihren PC hoch
• Wählen Sie die gewünschten Bereiche aus
• Lassen Sie sie von der 3DAssist Software zu einfach zu betrachtenden 3D-Bildern verarbeiten

Neue Analysewerkzeuge erzeugen vergrößerte 3D-Bilder für aussagekräftigere Berichte

Vor kurzem haben wir unsere 3DAssist Software mit neuen Funktionen aufgerüstet, die noch überzeugendere Bilder und hochwertigen Prüfdaten liefern. Diese leistungsstarken Analysewerkzeuge wurden entwickelt, um die ortsferne Sichtprüfung zu verbessern, und ermöglichen es Ihnen, Zielbereiche mit größerer Präzision zu bewerten.

Zu den Verbesserungen gehören gekrümmte Referenzflächen, Farbverlaufsüberlagerungen, Querschnittsprofilanzeigen und erweiterte Bildberechnungen auf der Grundlage der tiefsten und höchsten Punkte.

Hier ist ein Überblick über diese Verbesserungen:

1. 3D-skalare Messung – jetzt mit Punkt-zu-Kurve-Modus

Die 3DAssist Software bietet leistungsstarke und intuitive 3D-skalare Messmodi, darunter:

• Abstand: Misst den Abstand zwischen zwei bestimmten Punkten.
• Tiefe: Misst den Abstand von einem ausgewählten Punkt zu einer Referenzebene, die durch drei Referenzpunkte definiert ist.
• Punkt zu Kurve: Ein neuer Modus, der den Abstand von einem ausgewählten Punkt zu einer gekrümmten Referenzfläche misst, die durch drei Referenzpunkte definiert ist.

Der neue Punkt-zu-Kurve-Modus wurde für die präzise Bewertung von Wölbungen und Wanddickenabnahmen entwickelt und ermöglicht genaue Tiefen- und Höhenmessungen unter Verwendung der Oberflächenkontur eines Rohrs als Referenz. Mit dieser innovativen Methode können Inspektoren Defekte und Zielbereiche mit größerer Präzision bewerten als mit herkömmlichen Bildgebungsverfahren.

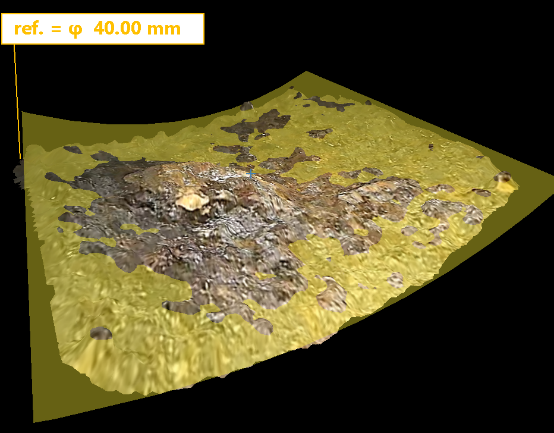

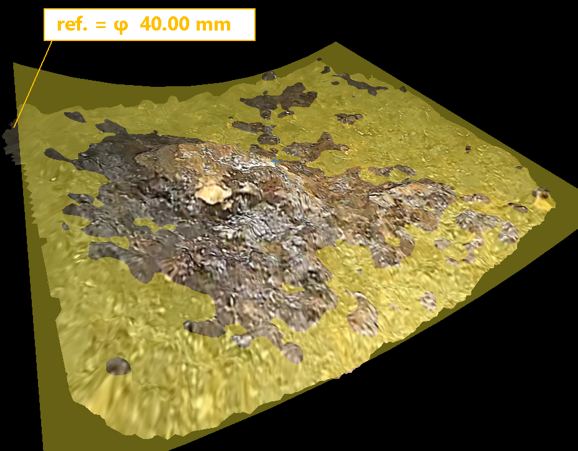

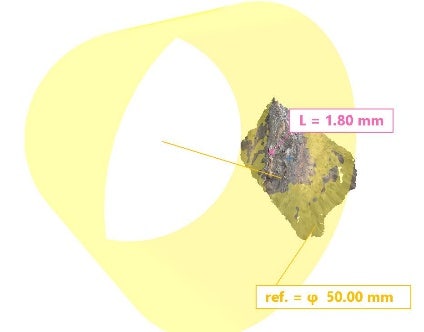

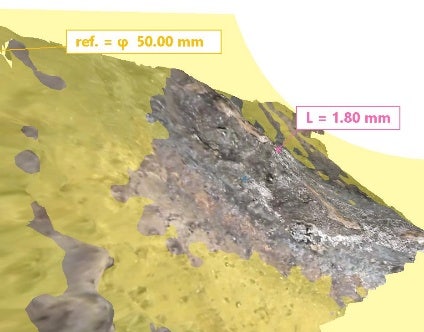

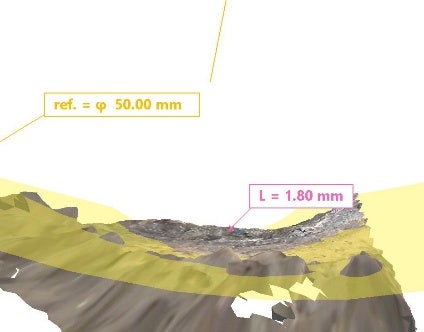

Bilder von links nach rechts, von oben nach unten: 1) 3D-Modell eines Rohrschadens. Generierung einer gekrümmten Referenzfläche unter Verwendung des Punkt-zu-Kurve-Messmodus. Gekrümmte Referenzfläche in einem 3D-Querschnittsmodell.

2. Farbverlaufsanalyse basierend auf Höhe und Tiefe

Die neue Funktion Farbverlaufsanalyse der 3DAssist Software überlagert Farbverläufe auf Objektoberflächen basierend auf deren Höhen und Tiefen relativ zu einer Referenzfläche. Zusätzlich kann diese Funktion die Farbverlaufsbereiche unabhängig von der Richtung der Oberflächenhöhen und -tiefen anpassen.

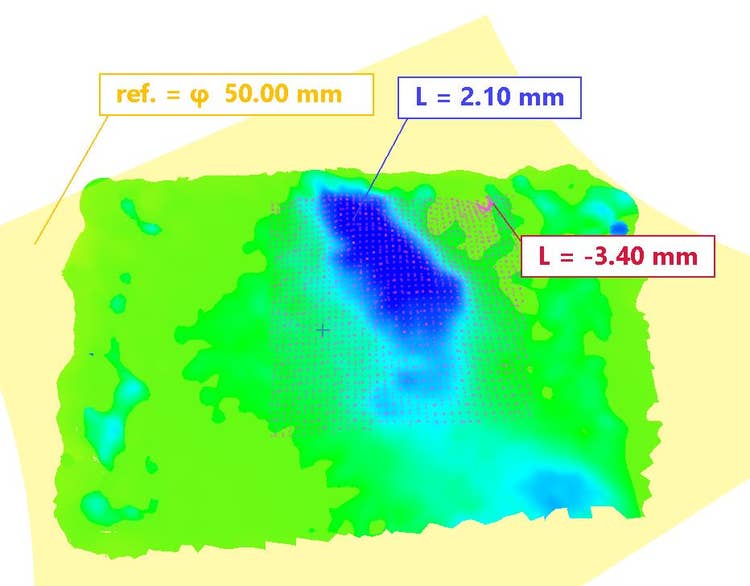

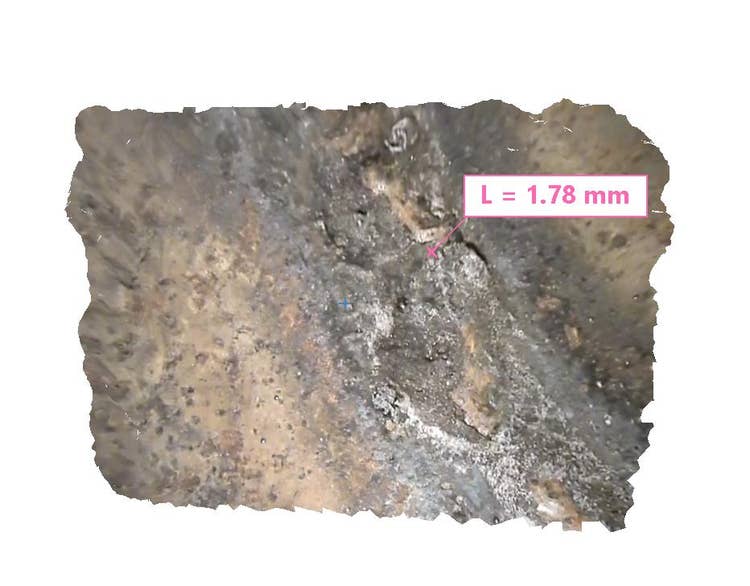

_Links: 3D-Modell eines Rohrschadens. _Rechts: Das gleiche Modell mit Farbverlaufsanalyse.

In Verbindung mit dem Punkt-zu-Kurve-Messmodus hilft Ihnen die Farbverlaufsanalyse, höhere und tiefere Bereiche der Rohroberfläche auf einen Blick zu erkennen und zu interpretieren.

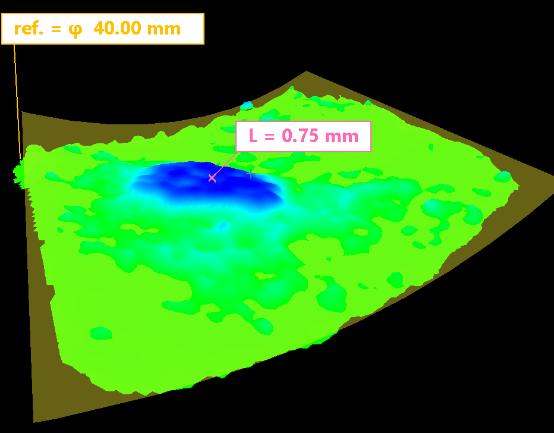

_Links: 3D-Modell einer erhöhten Oberflächenprobe. _Rechts: Dasselbe Modell im Punkt-zu-Kurve-Messmodus mit Farbverlaufsanalyse.

3. Profilanalyse anhand ausgewählter Punkte

Mit unserer neuen Profilanalysefunktion können Sie einen detaillierten Querschnitt eines 3D-Modells auf der Grundlage einer benutzerdefinierten Ebene erstellen, der die Oberflächenrauheit in einem bestimmten Bereich hervorhebt. Mit nur zwei Messpunkten können Sie problemlos einen Querschnitt erstellen. Sobald eine Bezugsfläche festgelegt ist, werden die maximale Höhe und Tiefe berechnet und gleichzeitig angezeigt. Die Profilanalyse ermöglicht auch das bequeme Umschalten zwischen mehreren sichtbaren Oberflächenprofilen.

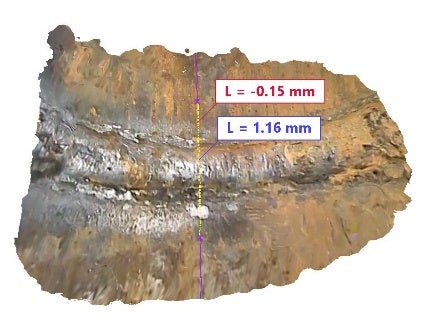

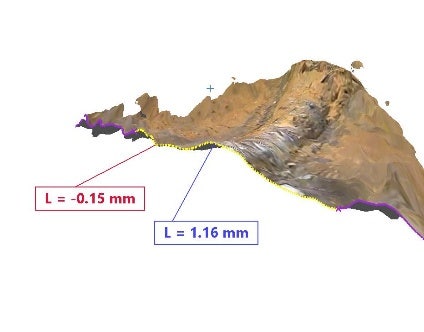

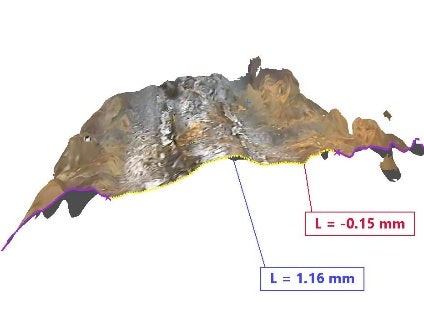

Bilder von links nach rechts, von oben nach unten: 1) 3D-Modell eines Rohrschadens. 2) Mit der Profilanalyse erstelltes Querschnittsprofil eines bestimmten Bereichs. 3) Alternative Ansicht des gleichen Profils.

4. Berechnung des tiefsten/höchsten Punktes

Die Analyse des tiefsten/höchsten Punktes ist eine neue 3DAssist Funktion, die den tiefsten und höchsten Punkt in einem bestimmten Bereich anhand von zwei Oberflächenreferenzpunkten berechnet und anzeigt. Dieser Einblick verleiht Inspektionsberichten mehr Klarheit und Tiefe, indem er präzise Daten über Oberflächenunregelmäßigkeiten wie Unebenheiten oder dünnere Bereiche liefert.

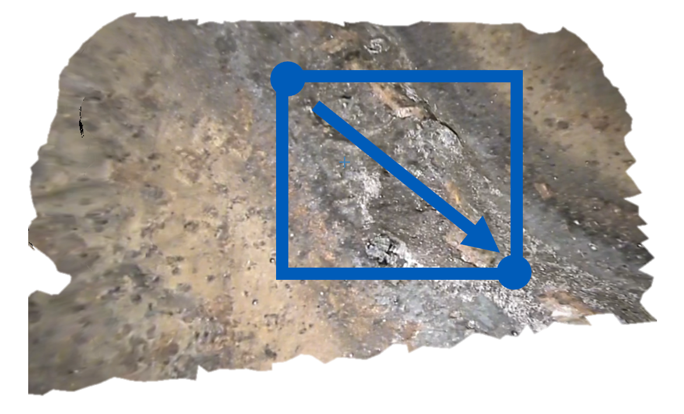

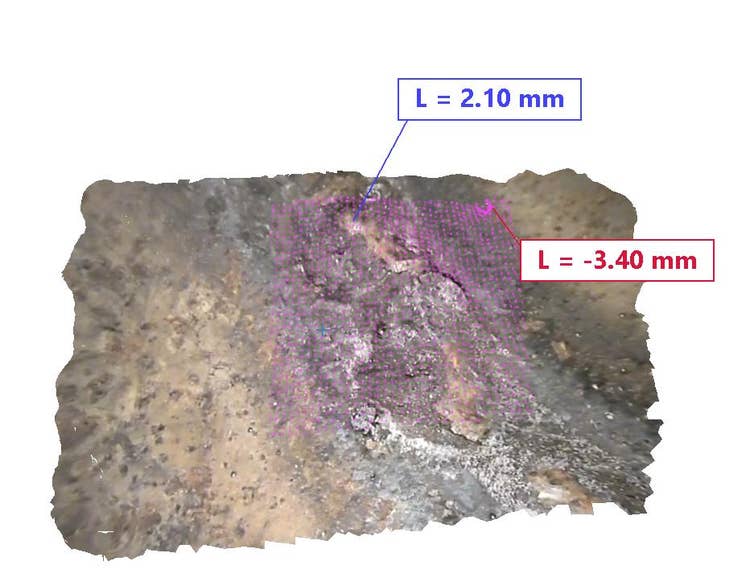

_Links: 3D-Modell eines Rohrschadens mit zwei ausgewählten Referenzpunkten. _Rechts: Dimensionales Overlay, das mit der Analyse Tiefster/Höchster Punkt erstellt wurde und den prozentualen Bereich zwischen dem tiefsten und dem höchsten Punkt anzeigt.

In Kombination mit der Punkt-zu-Kurve-Analyse und der Farbverlaufsanalyse erweitert die Analyse Tiefster/Höchster Punkt die Inspektionsberichte um außergewöhnliche Details und verleiht der Bildinterpretation ein neues Maß an Sicherheit.

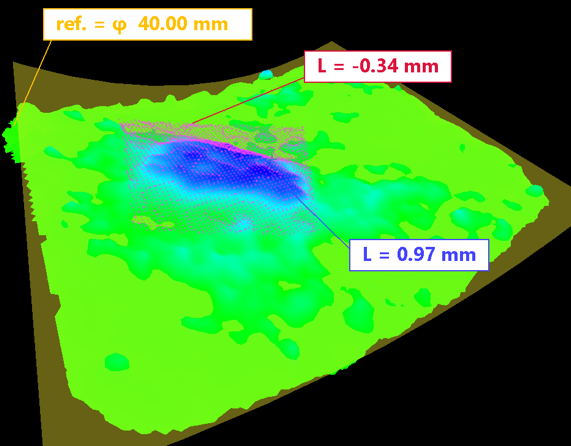

_Links: 3D-Modell einer erhöhten Oberflächenprobe. _Rechts: Dasselbe Modell mit Analyse Tiefster/Höchster Punkt, Punkt-zu-Kurve-Analyse und Farbverlaufsanalyse.

Einfachere Möglichkeiten zur gemeinsamen Nutzung und Zusammenarbeit bei Inspektionen

Die 3DAssist Software vereinfacht die Inspektion von Rohren und anderen Anlagen, indem sie eine fundiertere Entscheidungsfindung ermöglicht ¤ unabhängig vom physischen Standort. Sie verwandelt Standard-Inspektionsberichte in dynamische, tiefgehende Analysen mit einer Reihe von 3D-Vergleichsmessungsfunktionen.

3D-Bilder können einfach in der Zwischenablage gespeichert und in Berichte eingefügt werden, während Modelle und Messungen gespeichert und jederzeit abgerufen werden können. Darüber hinaus können die Modelle neben den Bildern positioniert werden, um den Kontext zu verdeutlichen. Die 3DAssist Software optimiert auch die Zusammenarbeit, indem sie die gemeinsame Nutzung von Bildern und Berichten über PC-basierte Tools wie Microsoft Teams ermöglicht.

Die 3DAssist Software wurde entwickelt, um allen Interessengruppen dabei zu helfen, den Schweregrad von Mängeln schnell zu beurteilen und die nächsten Schritte sicher zu entscheiden, und ermöglicht die Erstellung vollständig drehbarer 3D-Bilder mit wenigen Klicks. Diese Bilder können dann direkt vom Büro aus analysiert und weitergegeben werden, so dass weniger Besuche vor Ort erforderlich sind. Mit einer Reihe von leistungsstarken Analysefunktionen bieten Ihre 3D-Modelle jetzt mehr Einblicke als je zuvor.

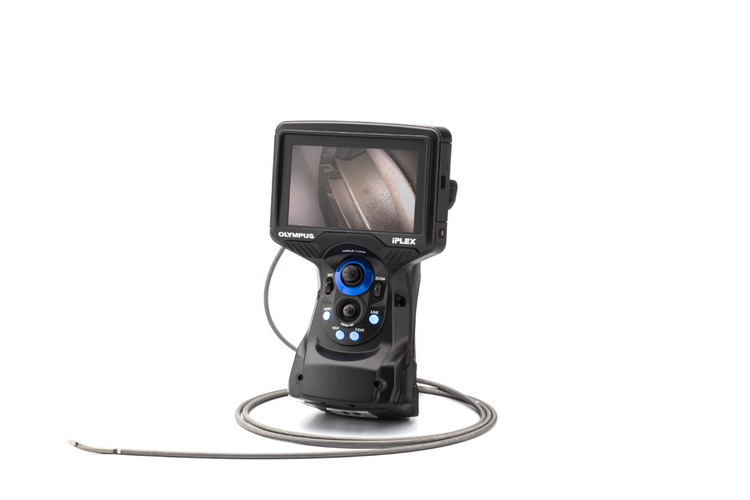

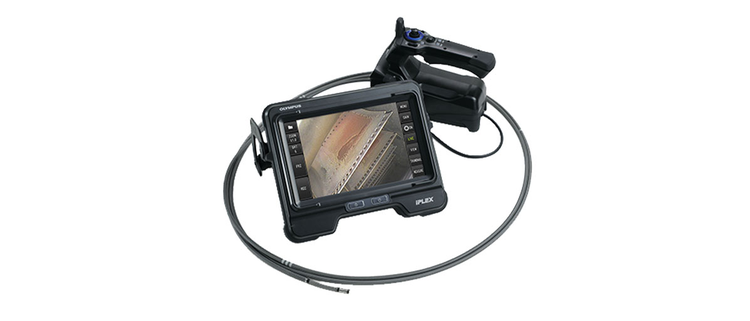

Die 3DAssist Software ist mit neuen und bestehenden IPLEX NX-, IPLEX GX/GT-, IPLEX G Lite- und IPLEX GAir Video-Endoskopen kompatibel. Für weitere Informationen darüber, wie die 3DAssist Software Inspektionsberichte mit detaillierten Analysen verbessert, kontaktieren Sie uns noch heute und vereinbaren Sie einen Vorführtermin mit uns.
