概要
自動車触媒のリサイクル向け白金族金属分析
パラジウム、プラチナ、ロジウムをすばやく簡単に測定
VantaハンドヘルドXRF分析計は、自動車触媒コンバーター材料に含まれる白金族金属（PGM）のパラジウム（Pd）、プラチナ（Pt）、ロジウム（Rh）を、迅速かつ正確に測定できます。現場で測定することで、リサイクルチェーン全体で触媒スクラップの効率的な選別と価格評価が可能になります。
- 迅速に触媒コンバーターを選別し、PGMを回収
- PGM含有量を数分で測定し、正確に価格を算出
- 価値の低いモノリス（抜き取り済みまたは使用不能）を識別
優れた分析性能に加えて、VantaハンドヘルドXRF分析計は抜群の耐久性も備えています。どのVantaシリーズも、IP55またはIP54定格の防塵防水性能と、軍用規格（MIL-STD-810G）の落下試験で求められる耐久性を備え、-10 °Cから50 °Cの広い温度範囲に耐えられます。
不正防止
不正を防ぐため、Vanta XRF分析計では、触媒材に添加して貴金属の含有値を高く見せかける可能性がある元素を検出できます。自動車触媒に含まれる元素群は幅広いため、購入予定の材料からPGMが取り除かれていないことや、以下のような元素が付加されて汚染されていないことを把握する必要があります。
- タンタル（Ta）
- セレン（Se）
- 鉛（Pb）
材料の選別には、以下のような元素も役立ちます。
- タングステン（W）
- セリウム（Ce）
- ジルコニウム（Zr）
購入予定の材料に不要な元素が付加されていないこと、
または汚染されていないことを確認します。
高速で正確な選別
リサイクル業者は均質化する前に、Vanta XRF分析計を使用して、同一タイプの材料を分類・分別する必要があります。酸素センサー、三元コンバーター、二元コンバーター、ディーゼル微粒子捕集フィルター（DPF）など、3つか4つのグレード範囲に分類します。分類精度を上げるには、仮想元素機能を使用して、分析計のデータベース内でこれらのグレード範囲を定義します。
簡単な試料準備
最も代表的で正確な結果を得るため、触媒試料を粉砕し、ふるいにかけて均質化し、XRF分析用に適切に前処理することをお勧めします。分析計をポータブルVantaワークステーションに装着して、フルインターロックシステム内でPGM測定を行いましょう。Vantaワークステーションでは触媒試料をハンズフリーで検査でき、分析が容易で快適になります。
自動車触媒リサイクル用VantaハンドヘルドXRF分析計で投資収益率を最大化
ハンドヘルドXRFによる自動車触媒分析
効率的な自動車触媒リサイクルのために、Vanta XRF分析計がPGMの高速かつ正確な測定にどのように寄与しているかについて、アプリケーション専門家のVladimir Vermus氏が説明します。

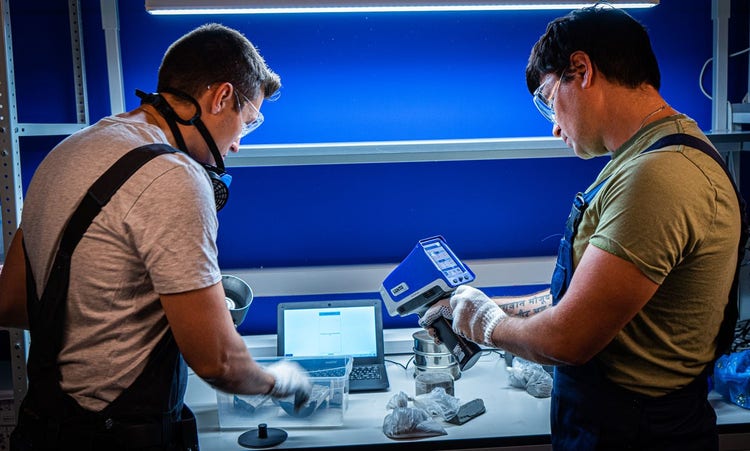

自動車触媒リサイクルに最適化
Vanta™ハンドヘルド蛍光X線（XRF）分析計は、自動車触媒リサイクル工程全般を通して使用され、材料の高速判定と価格評価に役立っています。数分以内で使用済み触媒に含まれる白金族金属（PGM）のプラチナ（Pt）、パラジウム（Pd）、ロジウム（Rh）を判定できます。これらの価値ある金属を適切に選別し、処理すれば、回収・再利用して、新たな自動車触媒コンバーターや他の機器を製造できます。
リサイクルのポジションがどこにあっても、Vanta™ハンドヘルドXRF分析計を使用すればプロセスと品質を最適化し、投資収益率を最大化できます。選別、粉砕、すりつぶしによる脱被覆から、精錬に向けた輸送準備まで、高速で得られるXRFの検査結果によって、空の状態や汚染されたコアを回避し、精錬用に理想的な混合比にすることができます。
車両の種類や使用年数のほか、エンジンのサイズや種類が各種あるため、自動車触媒のリサイクル処理は柔軟でなければなりません。この柔軟性を提供するため、Vanta分析計ソフトウェアにはユーザーファクター機能が内蔵されています。これによって、ユーザーは必要に応じて、グレード範囲や領域ごとに個別に校正できます。

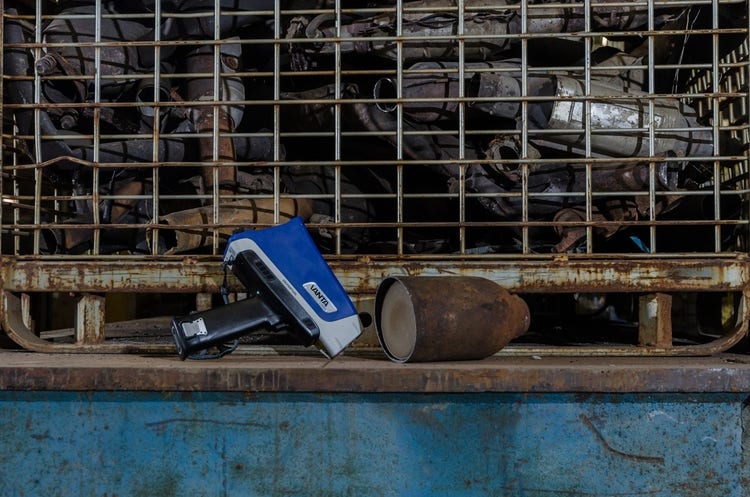

自動車触媒リサイクル用のXRF分析計を選ぶ
Vanta XRF分析計には、スクラップリサイクルと貴金属検査のいずれにおいても、さまざまなアプリケーションに適したX線源と検出器の種類があります。自動車触媒リサイクル向けソリューションとしては、タングステン（W）のX線管にシリコンドリフトディテクター（SDD）またはPIN検出器を組み合わせるのが最適です。
- PIN検出器：初期選別用に経済的な選択
- 大型測定ウィンドウを備えたSDD：完全に事前処理された試料に最適で、最高の精度を発揮
仕様
Vanta仕様
Element：1.32 kg（バッテリーを除く。バッテリー搭載時は1.54 kg）
Mシリーズ（Rh W）およびCシリーズ（Ag）：8～50 kV
Cシリーズ（Rh W）：8～40 kV
Lシリーズ（W）およびElement（W）：35 kV（2 W）
Element-S（Ag）：50 kV
LシリーズおよびElement：固定アルミニウムフィルター、内部視準調整機能なし
Cシリーズ：シリコンドリフトディテクター
LシリーズとElement：シリコンPINディテクター
18 V電力変圧器、100～240 VAC、50～60 Hz、最大70 W
Elementの温度範囲：-10°C～45°C（14°F～113°F）
湿度：非結露の相対湿度10%～90%
CシリーズおよびLシリーズIP55：粉塵からの保護および全方向からの水噴霧に対する保護
MシリーズおよびCシリーズ：検出器の損傷を防ぐための固体検出器シャッター
ユーザーフリートマネージャー機能付きのクラウド対応
PCへの接続用USB 2.0対応ミニBポート（x1）
Element：フィールドスタンド、ソイルフット、ホルスター
*分析計の価格は、搭載機能やX線管の種類に応じて異なります。
アクセサリー
Vanta™分析計は、オリンパスの最も高性能な蛍光X線（XRF）機器です。IP認定済みで耐落下テストに合格した、この堅牢なVanta蛍光X線分析計を使用すれば、フィールドでも検査室での品質結果レベルの正確な元素成分分析を迅速に実施することが可能になります。
オリンパスでは、幅広い用途でVanta分析計の測定効率を最大にするオプションアクセサリーをご用意しています。
Vantaワークステーション
ポータブルなVantaワークステーションはバッテリーで動作し、出先での検査に向いています。ポータブルワークステーションには、フルインターロック式の蓋と360度シールドが装備されており、袋詰め試料、下処理済み試料、液体試料、小さい試料（宝石や回路基板など）の検査に適しています。このＸ線ビーム遮蔽の装備において、ユーザーは、Vanta PCソフトウェアまたはVantaモバイルアプリを用い、本分析計を操作します。
ポータブルVantaワークステーションは、さまざまな用途で効果を発揮します。
- 地質探査
- 鉱業の工程管理
- RoHS（有害性物質の制限）/消費者向け製品
- 環境分析
ワークステーションは安定性の高いプラットフォームで、長時間の検査が可能になります。これにより、ワークステーションでの検査を開始しやすくなり、Vanta機器が分析実施中に、他の作業を完了することもできます。検査試料が安定し、その位置の再現性が保証されるため、本機は高品質なデータと効率的な試料のスループットを確実に提供します。
使いやすさ
- Vanta分析計をカチッとはめ込み、ボタンを押して取り外すだけ
- 開閉が静かな蓋
- 試料を配置しやすい：前壁やへりがなくすっきり
- Vanta分析計をコントロールして、ワイヤレスまたはUSBケーブル接続経由でデータを転送
ポータブル
- バッテリーとAC電源でベンチトップにも屋外使用にも対応
- 持ち運びや設置が簡単
- 試料室と脚部が分かれるので収納しやすい
- オプションのキャリーケース
安全設計
- 完全遮蔽型のインターロック式試料室：107 mm × 178 mm × 179 mm（4.2インチ× 7インチ× 7インチ）
- よく目立つ大きく明るい放射線警告LEDライト
小型
- 36.6 mm × 33 mm（14.4インチ× 13インチ）
Vantaホルスター
Vantaホルスターを使うと、分析計を安全にしっかり保持し、すぐ手の届くところに携帯できます。ホルスターには、装置を固定するための留め具付きストラップ、追加固定のためのMOLLE/PALSウェビング、真ちゅう製シールドが付属しています。
Vantaキャリーケース
Vantaハンドヘルド蛍光X線分析計を安全に運搬する、頑丈なハードシェルケース。
用途/事例
Vanta分析計では、さまざまな用途において迅速に結果が得られます。用途に特化したソフトウェア機能により、検査担当者は簡易化されたレポート作成や追跡可能な検査結果など、分析計を最大限に活用できます。
