Vanta Max/Core

次世代Vanta XRF分析計のご紹介

詳細はこちら

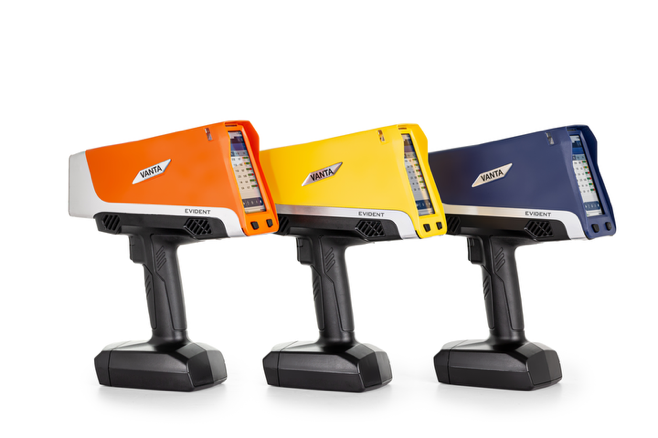

Vanta MaxとVanta Core, Picture

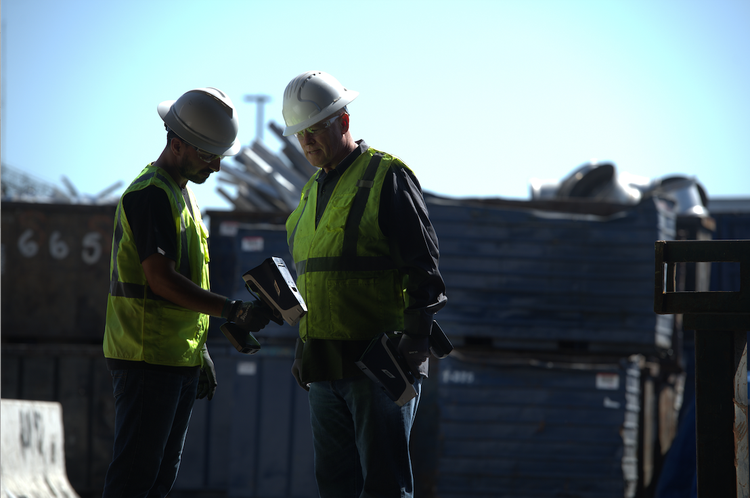

ポータブルXRF、スクラップ用Vanta, Picture

最大限の稼働時間と利益率を追究した耐久性

リサイクルおよびスクラップ選別用Vantaハンドヘルド蛍光X線(XRF)分析計 は、IP55の防水防滴防塵性能を備え、米国の軍用規格(MIL-STD-810G)に準拠した落下試験に合格しており、破損を防止して稼働時間を最大限に伸ばします。

スクラップ選別用Vanta分析計はいずれもソフトウェア機能により最適化され、くず鉄置き場で使用される分析計のフリート全体から一貫性のあるデータを確実に収集するようサポートし、優れた投資の見返りを期待できます。

各分析計には当社独自の画期的なAxon Technologyが搭載されているため、正確な答えを速やかに得られ、高いスループットと生産性を実現します。

クラウド技術対応

標準パッケージとして25種以上の元素がインストールされ、以下を含むさまざまな合金また金属類を、自信をもって測定できます。

  • 非鉄合金
  • 低合金鋼
  • アルミニウムと軽合金
  • 貴金属
  • 自動車触媒
  • 電子部品
  • ガラス

※ MシリーズはIP54準拠。

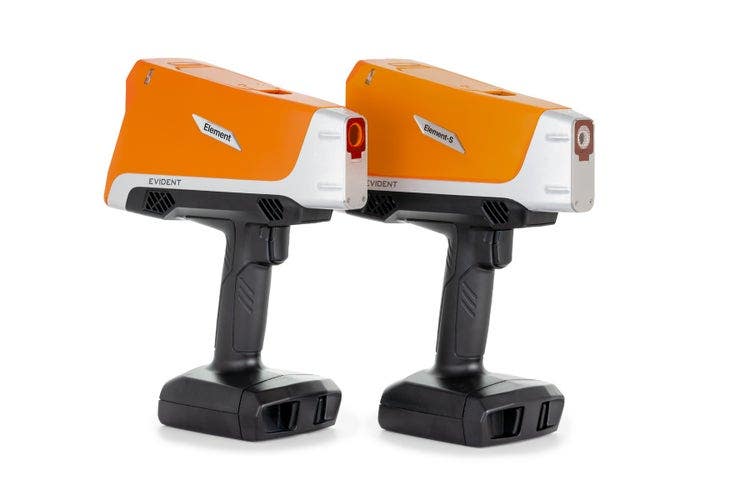

Vanta Element-S Analzyer, Picture
新製品:軽元素の識別を手頃な価格で実現
Vanta Element-S分析計

自動車触媒リサイクルのためのスクラップ選別

詳細はこちら

堅牢

くず鉄置き場は電子機器にとって厳しい環境であり、事故が生じた場合には時間とお金のかかる破損になりかねません。Vanta分析計は、稼働時間を伸ばして所有コストを低廉化する堅牢な設計を採用しています。

さらなる保護のため、米国の軍用規格(MIL-STD-810G) に準拠した 落下試験 に合格しており、分析計が落下したりぶつかったりした際にも、損傷やお金のかかる修理に至るリスクを抑えています。Vanta分析計はすべて IP55に準拠 した防水防滴防塵性能を備えています。

-10°Cから50°Cの 温度範囲 に対応できるVanta分析計は、高温環境で使用しても冷却のための待機時間を必要としないため、最大限の稼働時間を提供します。※※

※ MシリーズはIP54準拠。
※※ オプションのファン使用時。ファンなしで33°Cで連続運転できます。

https://adobeassets.evidentscientific.com/content/dam/video/videolibrary/videos/customer-testimonial-sa-recycling.mp4

Picture 189152746, Picture

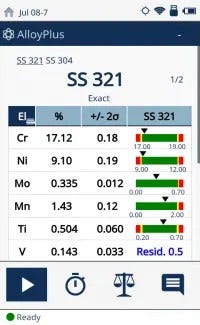

ステンレス鋼のXRF結果, Picture

革新

Vanta分析計では、最初の検査から最後まで、一貫して正確な結果が得られます。

Vantaシリーズに搭載されている当社独自のAxon Technologyでは、超低ノイズの電子素子 が使用されているため、1秒あたりのX線カウントが増加し、正確かつ再現性のある結果が迅速に得られます。

Axon Technologyの搭載により、わずか数秒で合金の化学組成と品種を正確に判定できるため、迅速な対処と生産性の向上につながります。

多才

より効率的な活用のために、マネージャーは各ユーザーに ユーザー名とログイン用パスワード を振ることができます。

ユーザーインターフェースは カスタマイズでき、最も頻繁に使用する検査や機能をホーム画面に表示させることができます。そのカスタマイズした設定を分析計のフリート全体に簡単にプッシュすることにより、各分析計を個々に設定する時間を節約できます。

Vanta分析計によってユーザースループットが最大化され、データ保存が簡単になります。アプリケーションに特化したソフトウェア機能はユーザー生産性を高めるため、投資の早期の見返りを期待できます。

  • 直感的にわかりやすいユーザーインターフェース(UI)により、分析計の設定やソフトウェア機能にスムーズに移動できます。
  • どのソフトウェア機能をメインスクリーンに表示するか カスタマイズ できます。
  • USBフラッシュメモリ、ワイヤレスLAN、Bluetooth ® により、簡単に データをエクスポート できます。
  • タッチパネル ディスプレイは、屋内でも屋外でも明るく鮮明に表示され、文字も見やすくなっています。
  • 人間工学に基づいて設定されたボタン や工業用途に適したプッシュボタン式 ジョイスティック により、手袋着用時でもUIを容易に操作できます。
  • 小さなパーツの詳細な分析のために、5メガピクセルのパノラマカメラ小径スポットコリメーター をオプションとして提供しています。
ポータブルXRF、グレードマッチ結果, Picture

ソフトウェア

迅速な作業のためのソフトウェア機能

VANTAには、スクラップ選別を迅速に行うことができる画期的なソフトウェア機能が搭載されています。測定スピードの向上により、わずか数秒で高精度な分析が可能です。また、分かりやすいユーザーインターフェースはカスタマイズもできるので、オペレーターは短時間のトレーニングでVANTAを使い始めることができます。

生産性を追究したソフトウェア機能

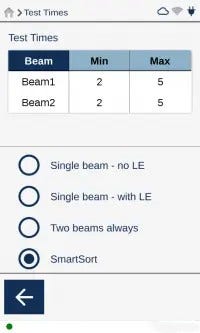

SmartSort(スマートソート)

SmartSort(スマートソート)機能は最適なマッチング判定をしながら、時間節約のために材料に合わせて自動的に測定時間を調整します。この機能により、オペレーターの経験レベルにかかわらず、素早く容易に安定した結果を取得することができます。

SmartSortの使用例:

  • 一般的なアルミニウム合金はわずか1秒で判定可能です。
  • ニッケル合金中のアルミニウム検出が必要な場合は、測定時間を自動的に延長し、安定した精度でマッチングを行います。

グレード・マッチ・メッセージ

特定の金属や合金が検出された場合、画面上にメッセージを表示させることができます。

  • 特定の合金番号にマッチした場合、一般に使用されている合金の通称を表示させることができます。
  • オペレーターに特別な指示を与えることで、選別プロセスを確実に実行させることができます。
  • 熟練オペレーターのコメントを表示させ知識を共有することもできるので、経験の浅いオペレーターでも迷わず判定が可能となります。

公称成分値と残留元素(トランプ元素)

類似の合金を比較し、公称成分値と残留元素(トランプ元素)値に基づいて合金の最善のマッチングを行います。

  • 公称成分値の機能は、蛍光X線分析計では検出できない元素が金属中に存在している場合、合金の規格値に基づいて自動的に元素を特定します。
  • 金属の価値または後処理に影響を及ぼすことのある、リサイクル金属中の混入物質や残留元素(トランプ元素)の存在を特定します。
  • 合金母材別に残留元素の最大許容濃度を規定し、業界基準に基づいた残留トランプ元素ライブラリーが搭載されています。
  • マッチングの正確性や測定スピードに影響を及ぼすことなく、微量な残留元素を合金番号判定から除外することができます。
Vanta Scrap, Picture
Vanta Scrap, Picture

フリート・マネージャー機能

VANTAは、スクラップヤードでの選別作業を効率化するためのさまざまなソフトウェア機能を備えています。

  • フリート・マネージャー機能により、複数のVANTAから一貫性のあるデータを収集することができます。
  • 複数のユーザーで1台のVANTAを使用する場合、ユーザーごとにログインIDとパスワードを設定することができます。
  • それぞれのユーザーに合わせたユーザーインターフェースと測定条件を作成することができます。

フリート・マネージャー機能により、同じ設定条件を全てのVANTAに簡単にコピーして使用することができます。

簡単操作、容易なデータ保存とレポート作成

VANTAは、スループットを向上させるさまざまな仕組みや用途に合わせたソフトウェア機能により、ユーザーの生産性を高め、検査効率の向上に貢献します。簡単操作でデータ保存も容易です。

  • 直感的で使いやすいタッチスクリーン・インターフェースを装備しています。
  • 用途に合わせて構成の変更が可能なユーザーインターフェースを採用しています。
  • 手袋を着用した状態でも容易に操作が可能な、プッシュボタン式ジョイスティックを搭載しています。
  • 小型部品測定用の内蔵カメラと小径スポットコリメーター(オプション)があります。
Vanta Scrap, Picture

仕様

寸法(W×H×D)
MaxとCore:10.4×29.6×24.1cm
質量
Max:1.67kg(バッテリーを除く。バッテリー搭載時は1.9kg)
Core:1.62kg(バッテリーを除く。バッテリー搭載時は1.85kg)
X線管、ターゲット材
4W X線管、用途に応じて最適化されたアノード材料:ロジウム(Rh)または銀(Ag) Max(Rh)、Core(Ag):8~50kV、Core(Rh):8~40kV
1次ビームフィルター
MaxとCore:各モード各ビームあたり8ポジションの自動選択フィルター、オプションの3mm径コリメータへの視準調整機能
検出器
Max:グラフェンウィンドウ付の大口径シリコンドリフトディテクター
Core:グラフェンウィンドウ付のシリコンドリフトディテクター
電源
取外し可能な14.4 Vリチウムイオン電池または18 V電力変圧器、100~240VAC、50~60Hz、最大70W
ディスプレイ
800×480(WVGA)LCDスクリーン、静電容量方式タッチスクリーン、ジェスチャーコントロール対応
動作環境
MaxとCoreの温度範囲:-10℃~50℃
湿度:非結露の相対的湿度10%〜90%
落下試験
軍用規格810-G、1.2mの落下試験合格
IP定格および検出器シャッター
Vanta Max:IP54準拠*防塵および全方向からの飛沫水に対する防水性能
Vanta Core:IP55準拠*防塵および全方向からの低圧ジェット水に対する防水性能
MaxとCore:検出器の損傷を防ぐための頑丈な検出器シャッター
*使用位置
気圧補正
MaxとCore:標高と空気密度に基づく自動補正のための気圧計内蔵
GPS
Max:内蔵GPS/GLONASS受信機
オペレーティングシステム
ユーザーフリートマネージャー機能付きのLinuxクラウド対応
データ記録
microSD™スロット、1 GBの産業用SDカード付属
USB
Wi-Fi®、Bluetooth®およびUSBフラッシュドライブ等のアクセサリー用USB2.0対応Aタイプのポート(x2)およびUSBフラッシュドライブ
PCへの接続用USB 2.0対応ミニBポート(x1)
Wi-Fi®
802.11 b/g/n(2.4 GHz)対応(オプションのUSBアダプター使用時)
Bluetooth®
オプションのUSBアダプター使用でBluetooth®対応
照準カメラ
フルVGA CMOSカメラ(オプション)
パノラマカメラ
13メガピクセルCMOSカメラ、オートフォーカスレンズ付き(オプション)
保証
MaxとCore:1年保証
別売アクセサリー
MaxとCore:フィールドスタンド、ソイルフット、ホルスター、ワークステーション、およびプローブシールド

用途

Vanta分析計では、さまざまな用途において迅速に結果が得られます。用途に特化したソフトウェア機能により、検査担当者は簡易化されたレポート作成や追跡可能な検査結果など、分析計を最大限に活用できます。

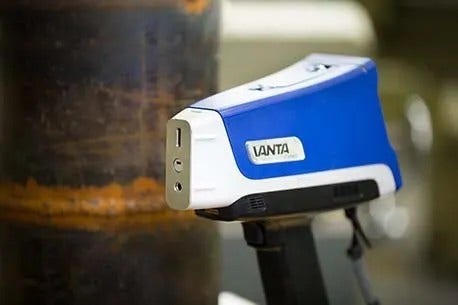

Picture 1687460721, Picture

https://main--eds-evident-website--evident-scientific.hlx.live/ja/applications/vanta-for-car-catalyst-recycling/

自動車触媒リサイクル用Vanta

VantaハンドヘルドXRF分析計は、自動車触媒コンバーター材料に含まれる白金族金属(PGM)のパラジウム(Pd)、プラチナ(Pt)、ロジウム(Rh)を、高速かつ正確に測定できます。現場で測定することで、リサイクルチェーン全体で触媒スクラップの効率的な選別と価格評価が可能になります。

詳細はこちら

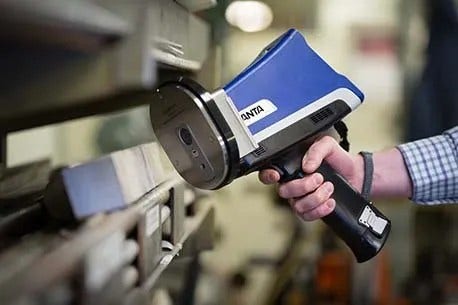

Picture 1072517117, Picture

https://main--eds-evident-website--evident-scientific.hlx.live/ja/applications/vanta-for-environmental-assessments/

環境アセスメント用Vanta

環境アセスメント調査用のハンドヘルド蛍光X線分析計Vantaは、土壌に存在する重金属汚染物質のスクリーニングや、環境修復および環境アセスメントに関するデータを、高精度に素早く取得可能なツールです。 操作性に優れたVanta分析計は、過酷な屋外環境でも使用できるよう、堅牢で耐久性に優れた設計を採用しています。

詳細はこちら

Picture 1536462881, Picture

https://main--eds-evident-website--evident-scientific.hlx.live/ja/applications/vanta-for-manufacturing-quality-control-assurance/

製造品質管理・品質保証用Vanta

Vanta分析計は、重要な機器や部品に用いられている材料が、正しい合金品種であるかどうかを確認するのに有効です。Vantaは、確実な品質保証と管理のために、受入・納入材料の検査に適した非破壊検査ツールで、合金の品種と番号をわずか数秒で判定します。

詳細はこちら

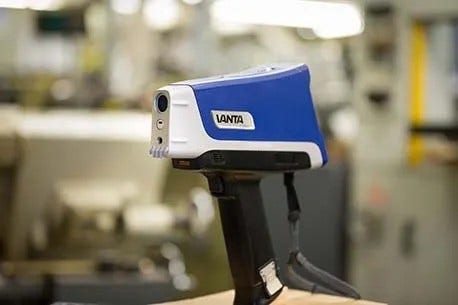

Picture 28136296, Picture

https://main--eds-evident-website--evident-scientific.hlx.live/ja/applications/vanta-for-mining-geochemistry/

鉱山 / 地質用Vanta

ハンドヘルド蛍光X線分析計Vantaは、さまざまな地質・鉱物調査の現場において、その場で迅速に成分分析ができます。Vantaは、地質探査、鉱石品位管理や加工、環境修復活動など、鉱物資源プロセスの全サイクルにわたって、パワフルで柔軟な性能を発揮します。

詳細はこちら

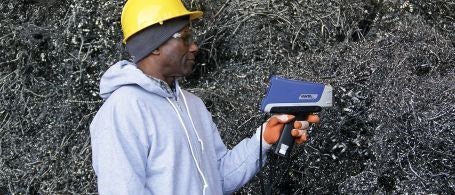

Picture 1059186307, Picture

https://main--eds-evident-website--evident-scientific.hlx.live/ja/applications/vanta-for-scrap-recycling/

スクラップ・リサイクル用Vanta

リサイクル及びスクラップ選別用Vantaハンドヘルド蛍光X線分析計は、モデルに応じてIP54またはIP55の防水防滴防塵性能を備え、米国の軍用規格(MIL-STD-810G)に準拠した落下試験に合格しているので、過酷な検査環境における破損を軽減し稼働時間を延ばすことができます。

詳細はこちら

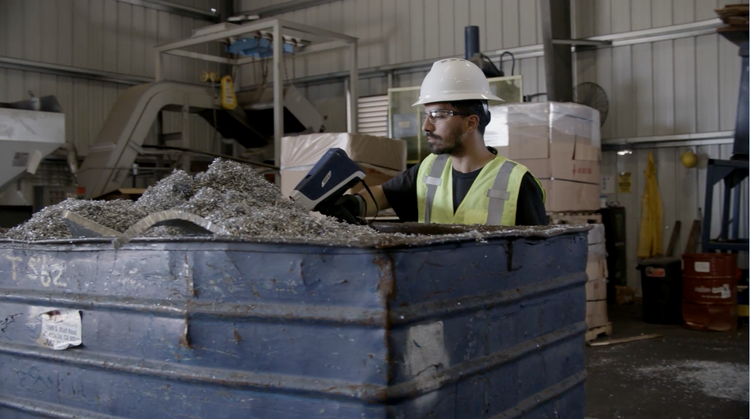

Picture 149771415, Picture

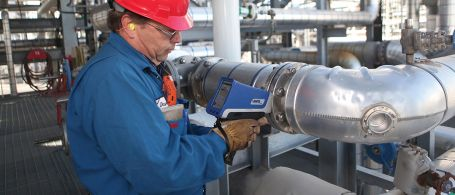

PMI検査用Vanta

合金・PMI(材料検証)用ハンドヘルド蛍光X線分析計Vantaは、プラントなどの重要な箇所に使用されている合金品種と番号を素早く高精度に判別し、正しい材料が使用されているかどうかを検証することができます。

詳細はこちら

Picture 1647176661, Picture

https://main--eds-evident-website--evident-scientific.hlx.live/ja/applications/vanta-for-regulatory-and-safety-screening/

Vanta-RoHS規制物質検査

ハンドヘルド蛍光X線分析計Vantaは、RoHS規制有害物質やその他の国・地域の法的規制へ対応するための有効なツールです。 Vanta分析計は鉛(Pb)、カドミウム(Cd)、水銀(Hg)、クロム(Cr)、臭素(Br)の含有量を高速でスキャンし、消費材の化学分析結果をその場で取得することができます。

詳細はこちら

Picture 1941194701, Picture

https://main--eds-evident-website--evident-scientific.hlx.live/ja/applications/vanta-for-precious-metals-analysis/

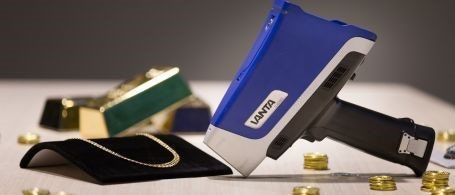

貴金属解析用Vanta

貴金属解析用ハンドヘルド蛍光X線分析計Vantaは、宝飾品解析や自動車触媒のリサイクルにおいて、迅速で正確な合金品種判定やカラットの品位判定を行って金、プラチナ、銀、ロジウムを特定します。

詳細はこちら

アクセサリー

Vanta™ 分析計は、オリンパスの最も高性能な蛍光X線(XRF)機器です。 IP認定済みで耐落下テストに合格した、この堅牢なVanta蛍光X線分析計を使用すれば、フィールドでも検査室での品質結果レベルの正確な元素成分分析を迅速に実施することが可能になります。

オリンパスでは、幅広い用途でVanta分析計の測定効率を最大にするオプションアクセサリーをご用意しています。

https://adobeassets.evidentscientific.com/content/dam/video/videolibrary/videos/VANTA_WORKSTATION_SUBTITLEMASTER_rev2(2)_480.mp4

Picture 2949912, Picture

Vantaワークステーション

ポータブルなVantaワークステーションはバッテリーで動作し、出先での検査に向いています。 ポータブルワークステーションには、フルインターロック式の蓋と360度シールドが装備されており、袋詰め試料、下処理済み試料、液体試料、小さい試料(宝石や回路基板など)の検査に適しています。 このX線ビーム遮蔽の装備において、ユーザーは、Vanta PCソフトウェアまたはVantaモバイルアプリを用い、本分析計を操作します。

ポータブルVantaワークステーションは、さまざまな用途で効果を発揮します。

  • 地質探査
  • 鉱業の工程管理
  • RoHS(有害性物質の制限)/消費者向け製品
  • 環境分析

ワークステーションは安定性の高いプラットフォームで、長時間の検査が可能になります。 これにより、ワークステーションでの検査を開始しやすくなり、Vanta機器が分析実施中に、他の作業を完了することもできます。 検査試料が安定し、その位置の再現性が保証されるため、本機は高品質なデータと効率的な試料のスループットを確実に提供します。

使いやすさ

  • Vanta分析計をカチッとはめ込み、ボタンを押して取り外すだけ
  • 開閉が静かな蓋
  • 試料を配置しやすい:前壁やへりがなくすっきり
  • Vanta分析計をコントロールして、ワイヤレスまたはUSBケーブル接続経由でデータを転送

ポータブル

  • バッテリーとAC電源でベンチトップにも屋外使用にも対応
  • 持ち運びや設置が簡単
  • 試料室と脚部が分かれるので収納しやすい
  • オプションのキャリングケース

安全設計

  • 完全遮蔽型のインターロック式試料室:107 mm × 178 mm × 179 mm(4.2インチ× 7インチ× 7インチ)
  • よく目立つ大きく明るい放射線警告LEDライト

小型

  • 36.6 mm × 33 mm(14.4インチ× 13インチ)
Vantaワークステーション, Picture

その他のVantaアクセサリー

Vantaホルスター

Vantaホルスターを使うと、分析計を安全にしっかり保持し、すぐ手の届くところに携帯できます。 ホルスターには、装置を固定するための留め具付きストラップ、追加固定のためのMOLLE/PALSウェビング、真ちゅう製シールドが付属しています。

Vantaホルスター, Picture

Vantaプローブシールド, Picture

ビデオを見る

Vantaプローブシールド

プローブシールドは、低密度試料の検査による後方散乱放射線を遮へいします。 このアクセサリーは、検査中に操作者方向に後方散乱するX線を遮蔽することで安全性を高めます。

このアクセサリの詳細については、こちらをご覧ください。

Vantaホットヒール

900℉(480℃)までの高温の配管や機器を検査する場合、ホットヒールによってVanta分析計への熱伝導が最小限に抑えられ、表面汚染が低減されます。 ホットヒールキットには高温測定ウィンドウが含まれます。

Vanta ホット ヒールの取り付け方法については、こちらをご覧ください。

Vantaホットヒール, Picture

ビデオを見る

Picture, Picture

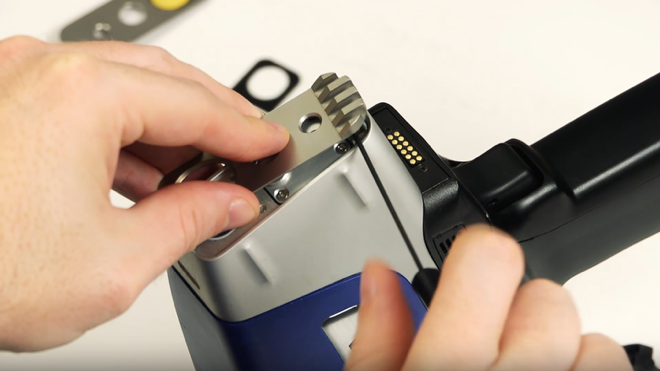

溶接マスクの取り付け方法を学びます。

ビデオを見る

Vanta溶接部マスク

ウェルドマスクは、溶接ビードの分析時に母材からの干渉を防ぎます。 このアクセサリーはVanta分析計のフェイスプレートに置き換えて使用します。X線ビームを3 mm幅のスロット内に限定することにより、溶接ビードの迅速な分析を可能にします。

Vanta Handheld XRF を使用した溶接解析の詳細については、こちらをご覧ください。

ビデオを見る

Vanta溶接部マスク, Picture

Vantaキャリーケース

Vantaハンドヘルド蛍光X線分析計を安全に運搬する、頑丈なハードシェルケース。

XRFソフトウェア機能, Picture

Vantaワークステーション、プローブシールド、ホットヒール、および溶接部マスクは、Vanta Element蛍光X線分析計と互換性がありません。
