製造QA/QC向けVantaハンドヘルドXRF堅牢。革新。多才。

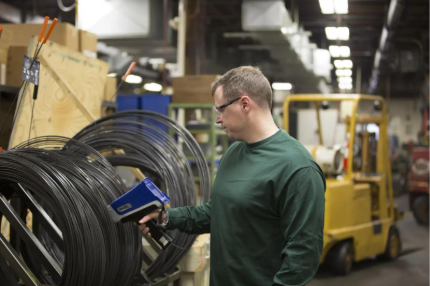

Vantaハンドヘルド蛍光X線（XRF）分析計を用いれば、高価な、あるいは重要な部品や機械の製造や設置の際に、材料の仕入れ先に関わらず正確に合金等級を確認することができます。
多くのメーカーはサプライヤーに対して、あらゆる原材料において厳しい管理の指示がある厳格な品質プロセスを要求します。不適合材料があれば、それが生産ラインを止める可能性があり、そうなると時間と費用が無駄になります。
材料の混同は、重要な製造作業において切実な課題です。品質管理と品質保証を確保するため、受け入れ材料を検査する必要があります。「信じて、されど検証せよ」というのは、すべてのメーカーが経営を守るために従うべきモットーですが、Vanta分析計はこれに役立つことが実証されているツールです。
新製品：軽元素の識別を手頃な価格で実現
Vanta Element-S分析計
VantaハンドヘルドXRF分析計は、合金の非破壊検査を高速かつ効果的に行えるソリューションです。Vanta分析計では、以下をはじめとする材料の化学組成と品種判定がわずか1、2秒ほどで表示できます。
- アルミニウム
- 炭素鋼
- ニッケル
- コバルト
- 超合金
- ステンレス
- チタン
堅牢
Vanta分析計は、最も過酷な産業環境でも迅速に検査結果が得られ、且つ最大限の生産性を実現する設計です。
Vanta分析計は、稼働時間を伸ばして所有コストを低廉化する耐久性を備えています。
- IP55 に準拠した防水防滴防塵性能を備えています。 ※
- 米国の軍用規格（MIL-STD-810G）に準拠した 落下試験 に合格しており、分析計が落ちたりぶつかったりした際にも、損傷して修理にお金がかかるリスクが低くなっています。
- CシリーズとMシリーズに搭載されている ディテクター・シャッター によって貫通が防止されるため、凹凸のある表面でも良好に分析できます。
※ MシリーズはIP54準拠。
革新
すべてのVanta分析計に組み込まれているEvidentのAxon Technologyは、標準的なQA/QCや材料検証プログラムに求められる正確な合金組成と品種IDを数秒以内に表示します。
Axon technologyでは 超低ノイズの電子素子 が使用されているため、1秒あたりのX線カウントが増加し、迅速、正確かつ再現性のある結果を得ることができます。
- クアッドコアプロセッサー により、最短時間で最善の結果が得られます。
- 検査間や分析計間の 再現性 に優れています。
多才
Vantaシリーズのオプションである試料とパノラマカメラ、ユーザー定義の入力フィールド、接続機能、詳細なデータレポート作成機能によって、工業製品処理の速度と効率が最大化されます。
ユーザーフレンドリーなソフトウェアにより、検査担当者は最低限のトレーニングでも検査を実行できるようになります。
- タッチパネル ディスプレイは、屋内でも屋外でも明るく鮮明に表示され、文字も見やすくなっています。
- 直感的でわかりやすいユーザーインターフェ―ス で操作が簡単です。
- どの機能をメインスクリーンに表示するかを カスタマイズ できます。
- USBフラッシュメモリ、ワイヤレスLAN、Bluetooth ® により、簡単に データをエクスポート できます。
- 各ユーザー固有の ユーザー名とパスワードでログイン します。
- 人間工学に基づいて設定されたボタン や工業用途に適したプッシュボタン式 ジョイスティック により、手袋着用時でも容易に操作できます。
ソフトウェア
品質管理・品質保証の重要性
金属の生産、製造、そして部品の加工やアセンブリーまで、製品に供給された原材料や資材の品質は非常に重要です。製品に不具合があった場合は高額な失敗コストになることもあるため、品質管理・品質保証プログラムの一環としての材料検査は必要不可欠です。
VANTAは素早く材料を測定し、迅速なデータ取得とレポート作成が可能です。また、オプションのカメラ機能により対象物を撮影することができるので、データと撮影画像を一つに纏めた包括的なレポート作成ができます。
- 5メガピクセルのパノラマカメラと照準カメラ(オプション)
- 内蔵GPS機能
- オート日時スタンプ機能
- プロジェクトや業者ごとにカスタマイズ可能なデータラベルのテンプレート作成機能
信頼確保に役立つ多様な機能
航空宇宙産業や自動車製造のように信頼性・正確性が重要となる産業においては、万一、問題が発生した際の失敗コストは非常に高額となる場合があります。
VANTAの多様な機能は、製品の高い品質レベルを維持することに貢献します。
- 総合的なグレード判定： VANTAには、標準パッケージとして25種類以上の定量測定元素がインストールされており、合金の化学成分および品種と合金番号を素早く高精度に測定することができます。
また、業界基準に基づいた残留元素(トランプ元素)ライブラリーも搭載されています。 - 高いスループットのためのSmartSort(スマートソート)機能： 最適なマッチング判定をしながら、時間節約のために材料に合わせて自動的に測定時間を調整します。例えば、一般的なアルミニウム合金はわずか1秒で判定可能ですが、ニッケル合金中のアルミニウム検出が必要な場合は、測定時間を自動的に延長し、安定した精度でマッチングを行います。
- 小径スポットコリメーター： オプションの3mmコリメーターとカメラ機能により、溶接部と母材を個別に測定することができます。
- 5メガピクセルのパノラマカメラ： オプションのパノラマカメラによる検査対象物の画像は測定結果と一緒に保存されるので、レポート作成などに利用できます。
配管部品の規格準拠
米国では、米国の飲料水安全法(Safe Drinking Water Act)に準拠するよう、飲用水の配管、器具、部品中の鉛含有量や、Envirobrassをはじめ125種類以上の一般的グレードの銅における微量レベルの鉛(0.25%以下)を定量化するために、VANTAが使用されています。
鉛含有量を検査することにより、メーカーは部品レベルで鉛含有量を判断できます。
医療機器に関する法規制の遵守
医療機器メーカーにとって、機器に使用される合金の品質を確認することは非常に重要です。不純物や構成分子の濃度にわずかな変化がある場合、強度重量比や耐食性に影響することがあります。
VANTAは、医療機器メーカーにおけるコンプライアンスおよび文書作成義務の一環として、材料確認の記録作成に役立つツールです。
仕様
Vanta仕様
Core：1.62kg（バッテリーを除く。バッテリー搭載時は1.85kg）
Core：グラフェンウィンドウ付のシリコンドリフトディテクター
湿度：非結露の相対的湿度10%〜90%
Vanta Core：IP55準拠*防塵および全方向からの低圧ジェット水に対する防水性能
MaxとCore：検出器の損傷を防ぐための頑丈な検出器シャッター
*使用位置
PCへの接続用USB 2.0対応ミニBポート（x1）
用途

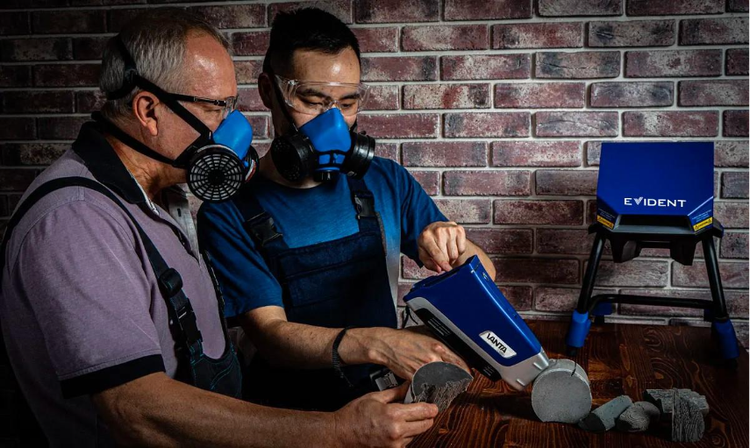

自動車触媒リサイクル用Vanta
VantaハンドヘルドXRF分析計は、自動車触媒コンバーター材料に含まれる白金族金属（PGM）のパラジウム（Pd）、プラチナ（Pt）、ロジウム（Rh）を、高速かつ正確に測定できます。現場で測定することで、リサイクルチェーン全体で触媒スクラップの効率的な選別と価格評価が可能になります。

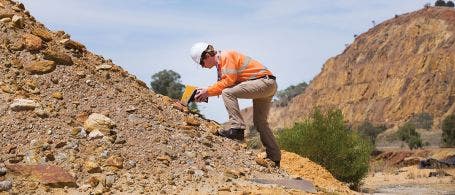

環境アセスメント用Vanta
環境アセスメント調査用のハンドヘルド蛍光X線分析計Vantaは、土壌に存在する重金属汚染物質のスクリーニングや、環境修復および環境アセスメントに関するデータを、高精度に素早く取得可能なツールです。 操作性に優れたVanta分析計は、過酷な屋外環境でも使用できるよう、堅牢で耐久性に優れた設計を採用しています。

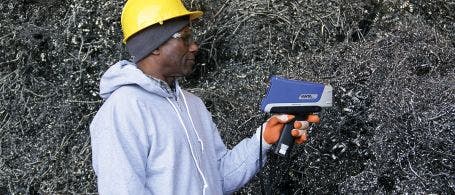

スクラップ・リサイクル用Vanta
リサイクル及びスクラップ選別用Vantaハンドヘルド蛍光X線分析計は、モデルに応じてIP54またはIP55の防水防滴防塵性能を備え、米国の軍用規格（MIL-STD-810G）に準拠した落下試験に合格しているので、過酷な検査環境における破損を軽減し稼働時間を延ばすことができます。

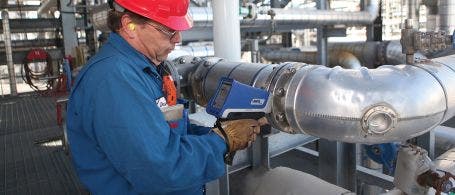

PMI検査用Vanta
合金・PMI（材料検証）用ハンドヘルド蛍光X線分析計Vantaは、プラントなどの重要な箇所に使用されている合金品種と番号を素早く高精度に判別し、正しい材料が使用されているかどうかを検証することができます。
Vanta-RoHS規制物質検査
ハンドヘルド蛍光X線分析計Vantaは、RoHS規制有害物質やその他の国・地域の法的規制へ対応するための有効なツールです。 Vanta分析計は鉛（Pb）、カドミウム（Cd）、水銀（Hg）、クロム（Cr）、臭素（Br）の含有量を高速でスキャンし、消費材の化学分析結果をその場で取得することができます。
アクセサリー
Vanta™ 分析計は、オリンパスの最も高性能な蛍光X線（XRF）機器です。 IP認定済みで耐落下テストに合格した、この堅牢なVanta蛍光X線分析計を使用すれば、フィールドでも検査室での品質結果レベルの正確な元素成分分析を迅速に実施することが可能になります。
オリンパスでは、幅広い用途でVanta分析計の測定効率を最大にするオプションアクセサリーをご用意しています。
Vantaワークステーション
ポータブルなVantaワークステーションはバッテリーで動作し、出先での検査に向いています。 ポータブルワークステーションには、フルインターロック式の蓋と360度シールドが装備されており、袋詰め試料、下処理済み試料、液体試料、小さい試料（宝石や回路基板など）の検査に適しています。 このＸ線ビーム遮蔽の装備において、ユーザーは、Vanta PCソフトウェアまたはVantaモバイルアプリを用い、本分析計を操作します。
ポータブルVantaワークステーションは、さまざまな用途で効果を発揮します。
- 地質探査
- 鉱業の工程管理
- RoHS（有害性物質の制限）/消費者向け製品
- 環境分析
ワークステーションは安定性の高いプラットフォームで、長時間の検査が可能になります。 これにより、ワークステーションでの検査を開始しやすくなり、Vanta機器が分析実施中に、他の作業を完了することもできます。 検査試料が安定し、その位置の再現性が保証されるため、本機は高品質なデータと効率的な試料のスループットを確実に提供します。
使いやすさ
- Vanta分析計をカチッとはめ込み、ボタンを押して取り外すだけ
- 開閉が静かな蓋
- 試料を配置しやすい：前壁やへりがなくすっきり
- Vanta分析計をコントロールして、ワイヤレスまたはUSBケーブル接続経由でデータを転送
ポータブル
- バッテリーとAC電源でベンチトップにも屋外使用にも対応
- 持ち運びや設置が簡単
- 試料室と脚部が分かれるので収納しやすい
- オプションのキャリングケース
安全設計
- 完全遮蔽型のインターロック式試料室：107 mm × 178 mm × 179 mm（4.2インチ× 7インチ× 7インチ）
- よく目立つ大きく明るい放射線警告LEDライト
小型
- 36.6 mm × 33 mm（14.4インチ× 13インチ）
その他のVantaアクセサリー
Vantaホルスター
Vantaホルスターを使うと、分析計を安全にしっかり保持し、すぐ手の届くところに携帯できます。 ホルスターには、装置を固定するための留め具付きストラップ、追加固定のためのMOLLE/PALSウェビング、真ちゅう製シールドが付属しています。
Vantaプローブシールド
プローブシールドは、低密度試料の検査による後方散乱放射線を遮へいします。 このアクセサリーは、検査中に操作者方向に後方散乱するX線を遮蔽することで安全性を高めます。
本アクセサリーの詳細はこちら：動画を閲覧
Vantaホットヒール
900℉（480℃）までの高温の配管や機器を検査する場合、ホットヒールによってVanta分析計への熱伝導が最小限に抑えられ、表面汚染が低減されます。 ホットヒールキットには高温測定ウィンドウが含まれます。

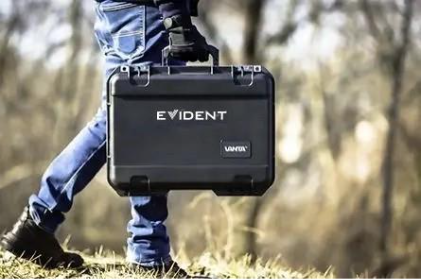

Vantaキャリーケース
Vantaハンドヘルド蛍光X線分析計を安全に運搬する、頑丈なハードシェルケース。
Vantaワークステーション、プローブシールド、ホットヒール、および溶接部マスクは、Vanta Element蛍光X線分析計と互換性がありません。
