원격 육안 검사는 검사자의 직접적인 접근 없이 파이프 및 기타 자산을 검사할 수 있는 안전하고 효과적인 비파괴 검사(NDT) 방법입니다. 이 검사 방법에서는 흔히 파이프라인 내부 또는 접근이 어려운 기타 영역에 대한 고해상도 영상을 촬영하는 비디오 보어스코프를 사용합니다.

이러한 비디오 보어스코프 영상은 실시간으로 모니터링하거나 추가 분석을 위해 업로드할 수 있습니다. 3DAssist™ 소프트웨어를 사용하면 클릭 몇 번으로 이 이미지 데이터를 360도 3D 모델로 변환할 수 있습니다.

중요한 검사 영역에 대한 새로운 차원의 인사이트를 제공하는 3DAssist 소프트웨어

Evident의 IPLEX™ 비디오 보어스코프와 함께 사용되는 3DAssist 소프트웨어는 검사 영상을 동적 3D 모델로 변환하여 탁월한 세부 정보를 볼 수 있도록 해줍니다. 검사 영역에서 녹, 얇아진 부분 또는 상승된 표면 등을 완전히 회전 가능한 3D 이미지로 구현하므로 샘플을 직접 관찰하는 것처럼 세부 정보를 확인할 수 있습니다. 현장에 가지 않아도 어느 위치에서나 관심 영역을 면밀하게 검사하고 확실한 평가를 수행하여 세부적인 보고서를 작성하고 공유할 수 있습니다.

또한 이 소프트웨어는 사용하기가 쉽습니다. 과거에는 비디오 보어스코프로 3D 이미지를 생성하려면 스테레오 어댑터 팁이 필요했습니다. 현재, 3DAssist는 단안 광학 어댑터를 사용하여 비디오 파일에서 3D 디스플레이를 만들 수 있는 유일한 소프트웨어입니다. 표준 모노 팁은 또한 넓은 시야로 영상을 촬영합니다. 따라서 이러한 완전한 이미지를 바탕으로 영상을 3D 이미지로 변환할 수 있습니다.

이러한 이미지를 생성하기 위해 특수 장비가 필요하지는 않습니다. 그 과정은 간단합니다.

• 검사 녹화
• IPLEX 비디오 보어스코프에서 PC로 영상 업로드
• 관심 영역 선택
• 3DAssist 소프트웨어로 관심 영역을 처리하여 보기 쉬운 3D 이미지 생성

향상된 3D 이미지로 향상된 보고서 작성을 지원하는 새로운 분석 도구

Evident는 최근 훨씬 더 강력한 이미지와 유용한 검사 데이터를 제공하는 새로운 기능으로 3DAssist 소프트웨어를 업그레이드했습니다. 원격 육안 검사를 향상하도록 설계된 이러한 강력한 분석 도구를 사용하면 대상 영역을 더욱 정밀하게 평가할 수 있습니다.

개선된 기능의 예로는 참조 곡선 표면, 색상 그래디언트 오버레이, 단면 프로파일 디스플레이, 최저 및 최고 지점 기반 고급 이미지 계산 등이 있습니다.

이러한 향상된 기능을 대략적으로 설명하면 다음과 같습니다.

1. 3D 스칼라 측정—이제 지점-곡선 모드 지원

3DAssist 소프트웨어는 다음과 같은 강력하고 직관적인 3D 스칼라 측정 모드를 제공합니다.

• 거리: 두 개의 지정된 지점 간 거리를 측정합니다.
• 깊이: 선택된 지점에서 세 개의 참조 지점으로 정의된 참조 평면까지의 거리를 측정합니다.
• 지점-곡선: 선택된 지점에서 세 개의 참조 지점으로 정의된 참조 곡선 표면까지의 거리를 측정하는 새로운 모드입니다.

돌출부와 벽의 얇아짐을 정밀하게 평가하기 위한 이 새로운 지점-곡선 모드를 통해 파이프의 표면 높낮이를 참조하여 깊이와 높이를 정확하게 측정할 수 있습니다. 이러한 혁신적인 방법으로 검사자는 기존 이미징 기법보다 더 정밀하게 결함과 대상 영역을 평가할 수 있습니다.

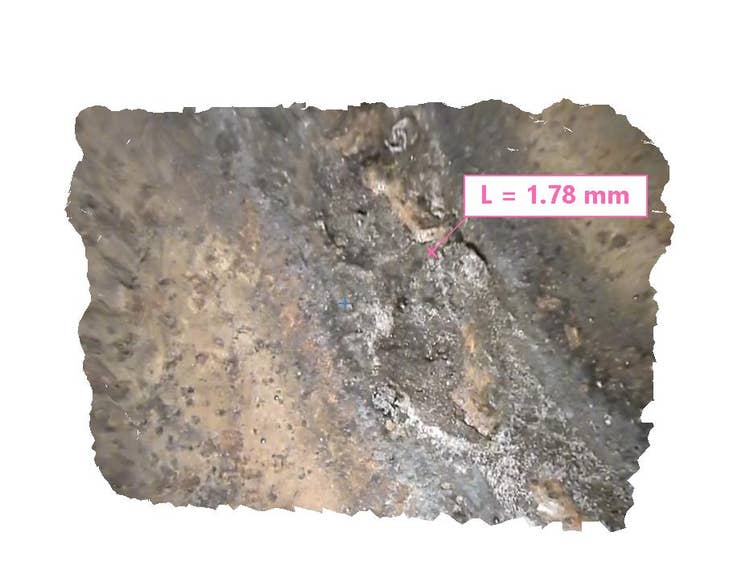

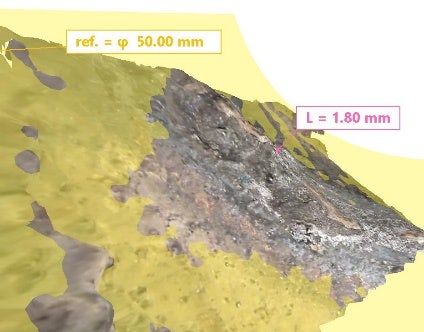

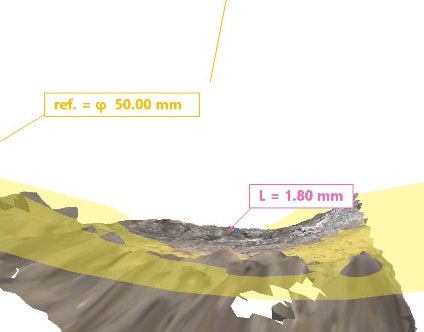

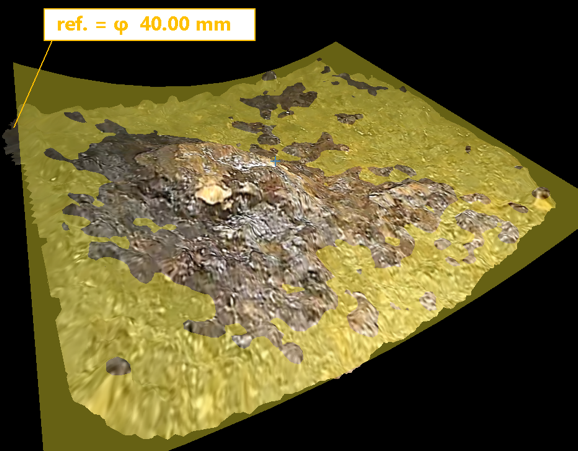

_{이미지 설명(왼쪽에서 오른쪽, 상단에서 하단): 1) 파이프 손상을 촬영한 3D 모델. 2) 지점-곡선 측정 모드를 사용한 참조 곡선 표면 생성. 3) 단면 3D 모델의 참조 곡선 표면.}

2. 높이 및 깊이 기반의 색상 그래디언트 분석

3DAssist 소프트웨어의 새로운 색상 그래디언트 분석 기능은 참조 표면을 기준으로 높이와 깊이를 기반으로 대상 표면에 색상 그래디언트를 중첩시킵니다. 또한, 이 기능은 표면 높이와 깊이의 방향을 기반으로 색상 그래디언트 범위를 독립적으로 조정할 수 있습니다.

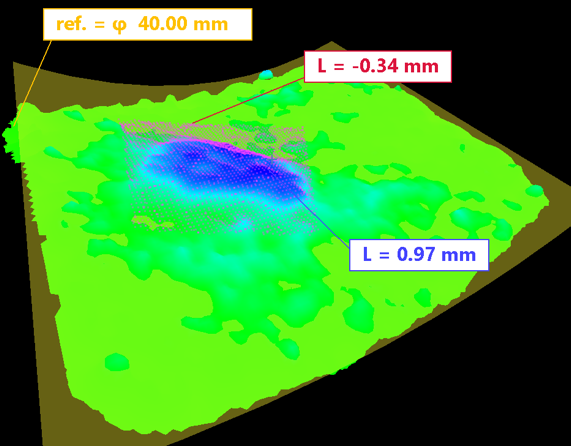

_{왼쪽: 파이프 손상을 촬영한 3D 모델. 오른쪽: 색상 그래디언트 분석을 적용한 동일한 모델.}

지점-곡선 측정 모드를 색상 그래디언트 분석과 함께 사용하면 파이프 표면에서 돌출되거나 함몰된 영역을 한눈에 파악하고 해석하는 데 도움이 됩니다.

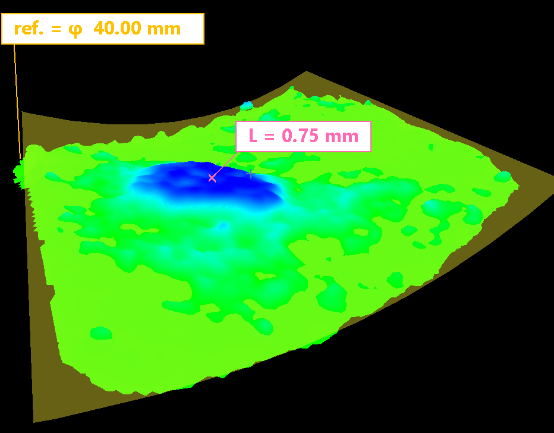

_{왼쪽: 상승된 표면 샘플을 촬영한 3D 모델. 오른쪽: 색상 그래디언트 분석을 적용한 지점-곡선 측정 모드의 동일한 모델.}

3. 선택한 지점으로 지정된 프로파일 분석

Evident의 새로운 프로파일 분석 기능을 사용하면 사용자가 정의한 평면을 기반으로 3D 모델의 상세 단면을 생성하여 지정된 영역의 표면 거칠기를 보여줄 수 있습니다. 단 두 개의 측정 지점을 지정하기만 하면 단면을 쉽게 생성할 수 있습니다. 참조 표면을 설정하면, 최대 높이와 깊이가 계산되고 동시에 표시됩니다. 또한, 프로파일 분석 기능을 통해 여러 가시적 표면 프로파일 사이를 편리하게 전환할 수 있습니다.

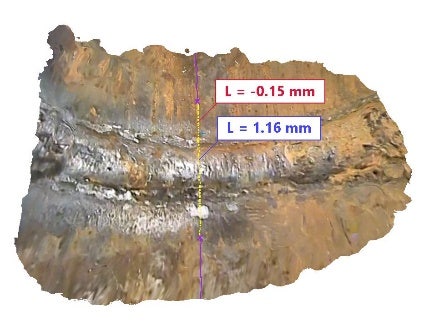

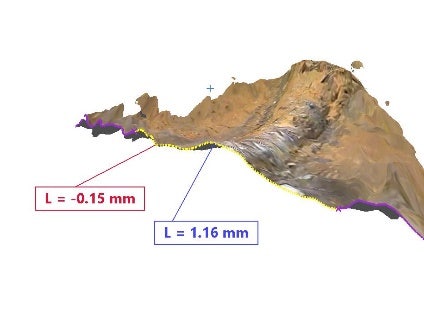

_{이미지 설명(왼쪽에서 오른쪽, 상단에서 하단): 1) 파이프 손상을 촬영한 3D 모델. 2) 프로파일 분석을 사용하여 생성한 지정된 영역의 단면 프로파일. 3) 동일한 프로파일의 다른 뷰.}

4. 최저/최고 지점 계산

최저 깊이/최고 높이 분석은 두 개의 표면 참조 지점을 사용하여 지정된 영역에서 최저 지점과 최고 지점을 계산하여 표시하는 3DAssist의 새로운 기능입니다. 이 기능이 제공하는 정보는 돌출이나 얇아지는 영역과 같은 표면 요철에 대한 정밀한 데이터를 제공하여 더욱 명확하고 깊이 있는 검사 보고서 작성을 돕습니다.

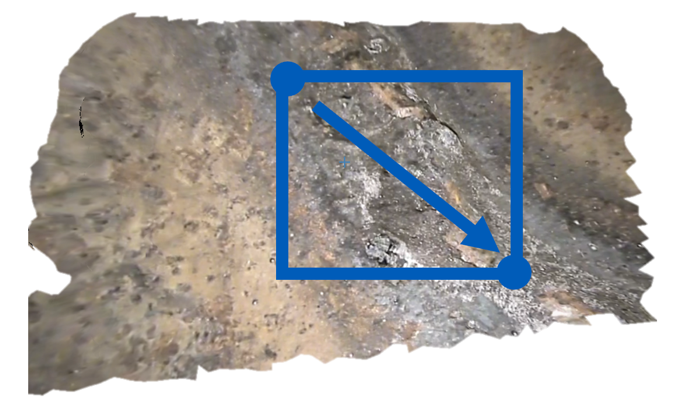

_{왼쪽: 선택된 두 개의 참조 지점을 사용한 파이프 손상에 관한 3D 모델. 오른쪽: 최저 지점과 최고 지점 간의 백분율 범위를 보여주는 최저 깊이/최고 높이 분석을 사용하여 생성한 차원 오버레이.}

지점-곡선 분석 및 색상 그래디언트 분석과 함께 최저 깊이/최고 높이 분석을 사용하면 더욱 세부적인 검사 보고서를 작성하여 이미지 해석에 새로운 차원의 신뢰성을 부여할 수 있습니다.

_{왼쪽: 상승된 표면 샘플을 촬영한 3D 모델. 오른쪽: 최저 깊이/최고 높이 분석, 지점-곡선 분석, 색상 그래디언트 분석이 적용된 동일한 모델.}

검사 중에 더 쉽게 공유하고 협업하는 방법

3DAssist 소프트웨어는 실제 위치에 상관없이 충분한 정보 기반의 의사 결정을 지원하여 파이프 및 기타 자산의 검사를 간소화합니다. 표준 검사 보고서를 다양한 3D 비교 측정 기능을 사용한 동적이고 심도 깊은 분석으로 향상시킵니다.

3D 이미지는 손쉽게 클립보드에 저장하여 보고서에 붙여넣을 수 있으며, 모델과 측정 결과는 언제든지 저장했다가 불러올 수 있습니다. 또한, 이미지와 함께 모델을 배치하여 컨텍스트를 제공할 수도 있습니다. 3DAssist 소프트웨어는 Microsoft Teams와 같은 PC 기반 도구를 통해 이미지와 보고서를 공유할 수 있도록 지원하여 협업을 효율화합니다.

모든 이해관계자가 결함의 심각도를 신속하게 평가하고 자신 있게 다음 단계를 결정할 수 있도록 지원하는 3DAssist 소프트웨어를 사용하면 클릭 몇 번으로 완전히 회전 가능한 3D 이미지를 생성할 수 있습니다. 이러한 이미지는 사무실에서 직접 분석하고 공유할 수 있으므로 현장 방문의 필요성이 줄어듭니다. 이제 강력한 분석 기능 모음을 통해 3D 모델에서 그 전 어느 때보다 더 많은 인사이트를 얻을 수 있습니다.

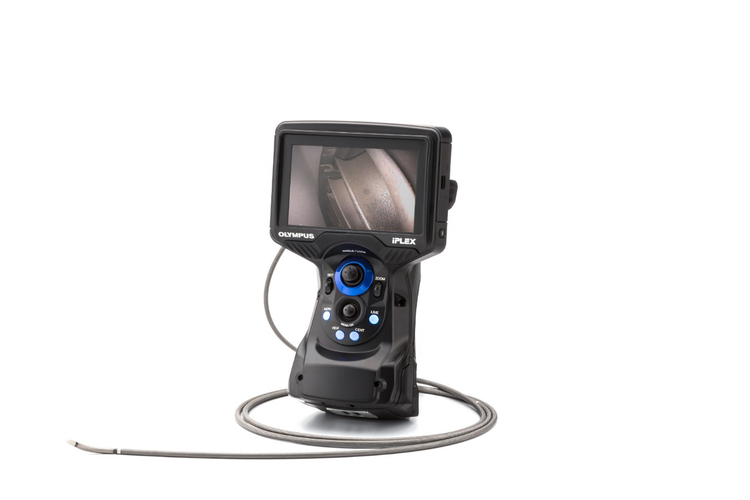

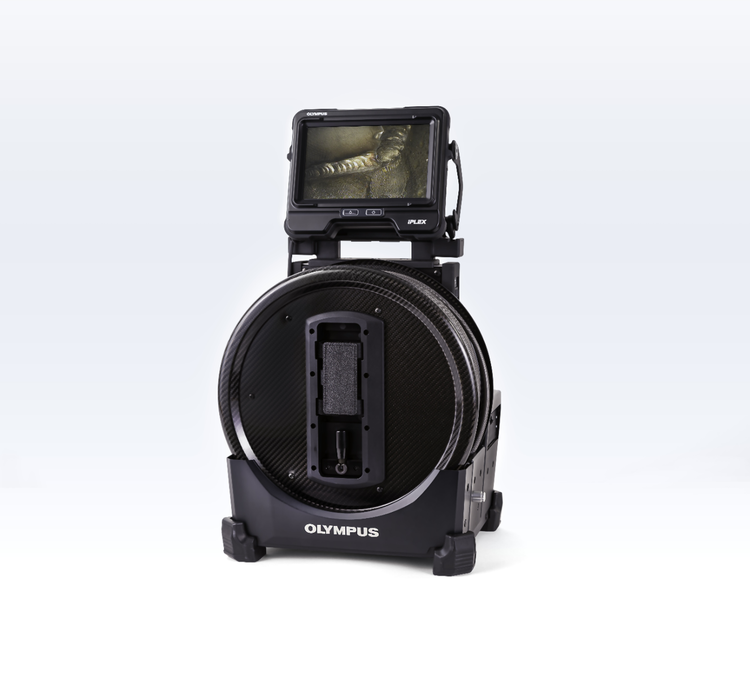

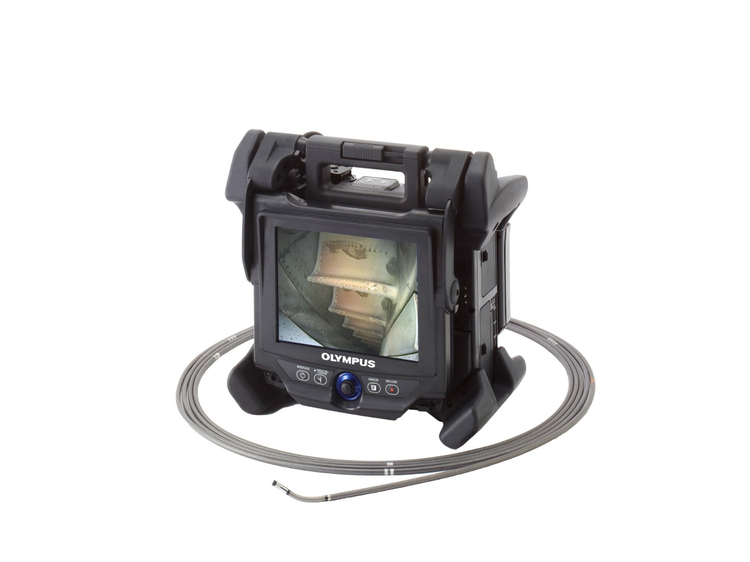

3DAssist 소프트웨어는 IPLEX NX, IPLEX GX/GT, IPLEX G Lite 및 IPLEX GAir 비디오 보어스코프 신제품과 기존 제품 모두와 함께 사용할 수 있습니다. 심도 있는 분석으로 검사 보고서를 향상시키는 3DAssist 소프트웨어에 대해 더 자세히 알아보려면 지금 바로 Evident에 문의하여 데모 일정을 잡으세요.
