L'ispezione visiva remota rappresenta un metodo di Controllo non distruttivo (NDT - nondestructive testing) sicuro e efficace che permette l'ispezione di tubazioni e di altre strutture senza che un operatore debba accedervi direttamente. Questo approccio si avvale spesso di videoscopi per acquisire video a alta risoluzione della parte interna delle tubazioni o di altre aree di difficile accessibilità.

Questo video può essere guardato in tempo reale o può essere eseguito il suo upload per un'analisi successiva. Inoltre con pochi clic nel nostro software 3DAssist™, i dati delle immagini possono essere trasformati in modelli 3D osservabili a 360°.

Introduzione di un nuovo livello di informazioni per le aree di ispezione critiche con il software 3DAssist

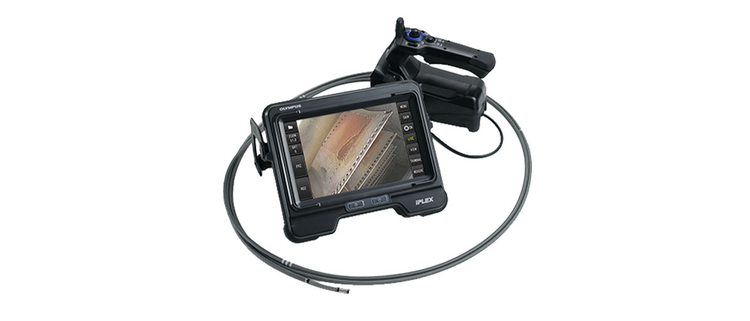

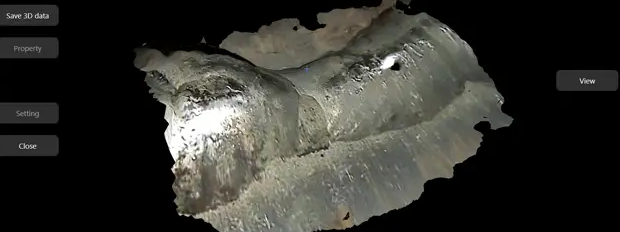

Usato in combinazione con il nostro videoscopio IPLEX™, il software 3DAssist trasforma i video di ispezione in modelli 3D, permettendo di osservare dei dettagli eccezionali. Le immagini 3D completamente orientabili delle aree di ispezione (es: superfici arrugginite, assottigliate o sporgenti), permettono di osservare dettagli come si stesse esaminando direttamente il campione. Le aree interessate possono essere ispezionate da distanza ravvicinata e da ogni posizione, potendo effettuare delle valutazioni conclusive. Inoltre è possibile creare e condividere dei report dettagliati senza la necessità di essere fisicamente sul posto.

In aggiunta il software risulta di facile uso. Nel passato la creazione di immagini 3D con un videoscopio richiedeva un terminale adattatore stereoscopico. Attualmente 3DAssist è il solo software in grado di creare delle immagini 3D da un file video mediante un terminale adattatore ottico monoculare. Inoltre il terminale adattatore monoculare permette di acquisire video con un ampio campo visivo. Questo permette di avere un quadro più completo come base di partenza, prima che il video venga trasformato in immagini 3D.

La creazione di queste immagini non richiede l'utilizzo di apparecchiature speciali. Il processo è di facile applicazione:

• Registrazione video dell'ispezione
• Upload del video dal videoscopio IPLEX al computer
• Selezione delle aree di interesse
• Elaborazione del software 3DAssist per creare immagini 3D di facile osservazione

Nuovi strumenti di analisi per immagini 3D avanzate per report più affidabili

Recentemente abbiamo aggiornato il nostro software 3DAssist con nuove funzionalità che forniscono delle immagini più efficaci e dei dati di ispezione molto utili. Concepiti per migliorare l'ispezione visiva remota, questi efficienti strumenti di analisi permettono di valutare le aree target con una maggiore precisione.

I miglioramenti includono: superfici curve di riferimento; sovraimpressioni con gradienti di colori; visualizzazione dei profili delle sezioni trasversali; calcoli delle immagini avanzati nei punti più profondi e più alti.

Di seguito viene riportata una panoramica su questi miglioramenti:

1. Misura scalare 3D — Adesso con modalità Da punto a curva

Il software 3DAssist possiede delle modalità di misura scalari 3D efficienti e intuitive, come:

• Distanza: Misura la distanza tra i due punti specificati.
• Profondità: Misura la distanza tra un punto selezionato a un piano di riferimento definito da tre punti di riferimento.
• Da punto a curva: Una nuova modalità che misura la distanza tra un punto selezionato e una superficie curva di riferimento definita da tre punti di riferimento.

Progettata per assicurare una valutazione precisa di rigonfiamenti e assottigliamenti, la nuova modalità Da punto a curva permette di effettuare delle precise misure di profondità e altezza utilizzando un contorno della superficie della tubazione come riferimento. Questo metodo innovativo consente agli operatori di valutare i difetti e le aree target con una maggiore precisione rispetto alle tecniche di imaging convenzionali.

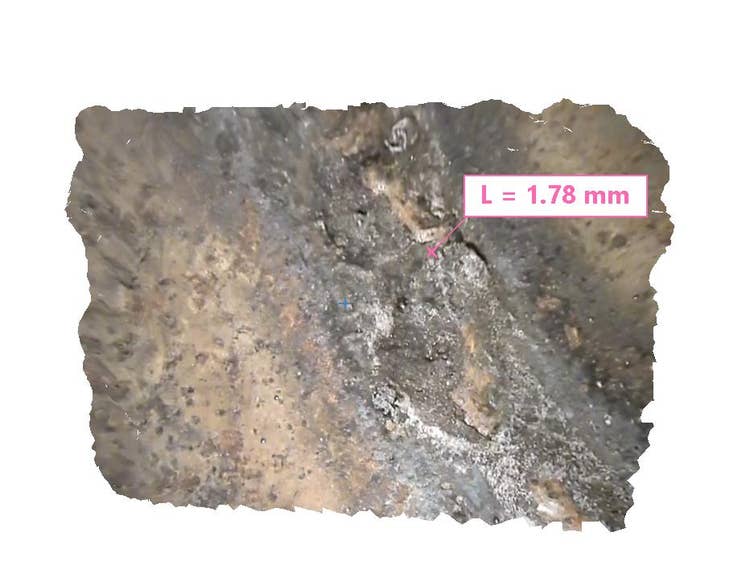

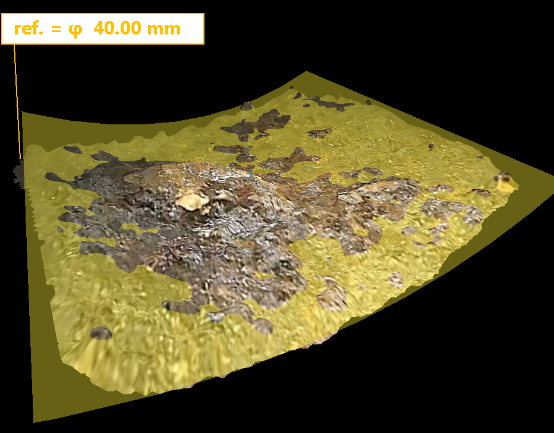

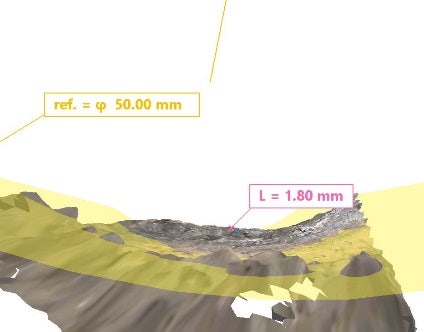

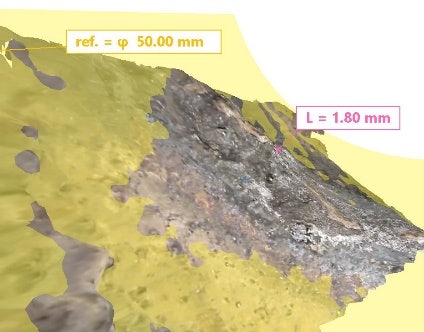

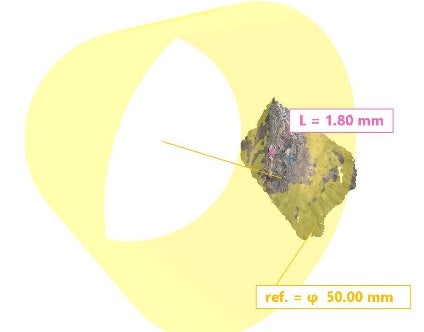

_{Immagini da sinistra a destra e dall'alto in basso: 1) Modello 3D di alterazioni di tubazioni. 2) Generazione di una superficie curva di riferimento mediante la modalità di misura Da punto a curva. 3) Superficie curva di riferimento in un modello 3D a sezione trasversale.}

2. Analisi Gradiente di colori in base ad altezza e profondità

La nuova funzione di analisi Gradiente di colori del software 3DAssist sovrappone dei gradienti di colori sulle superfici degli oggetti, in base alle altezze e alle profondità relative alla superficie di riferimento. Inoltre questa funzione permette di regolare le gamme di gradienti di colori, basati indipendentemente sulla direzione delle altezze e delle profondità superficiali.

_{A sinistra: Modello 3D di alterazioni di tubazioni A destra: Lo stesso modello con l'analisi Gradiente colori}

Quando viene usata in combinazione con la modalità di misura Da punto a curva, l'analisi Gradiente di colori permette di identificare istantaneamente le aree più alte e più profonde della superficie della tubazione.

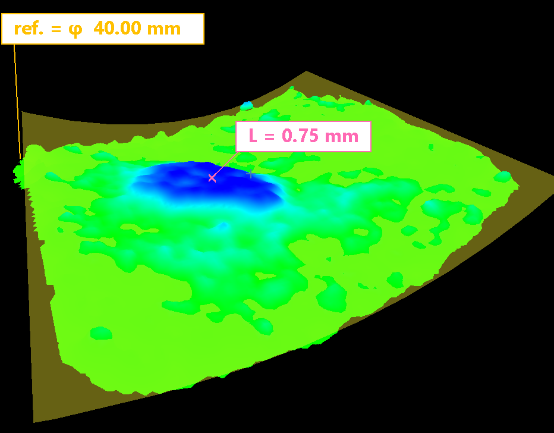

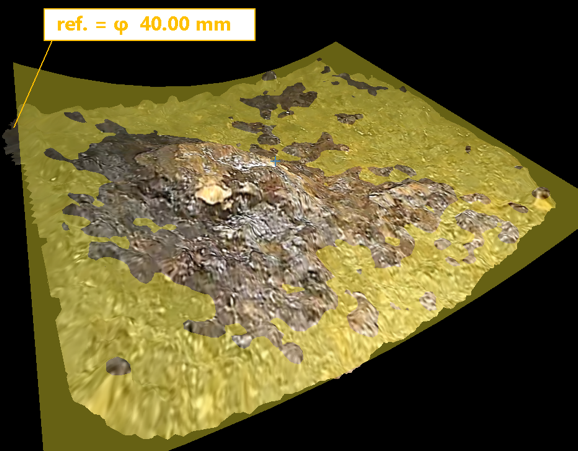

_{A sinistra: Modello 3D di un campione con superficie sporgente. A destra: Lo stesso modello in modalità di misura Da Punto a Curva con l'analisi Gradiente di colori.}

3. Analisi del profilo specificato da punti selezionati

La nostra nuova funzione di analisi del Profilo permette di generare una precisa sezione trasversale di un modello 3D in base a un piano definito dall'utente, evidenziando le rugosità superficiali in una specifica area. Con soli due punti di misura è possibile creare facilmente una sezione trasversale. Una volta che viene definita una superficie di riferimento, l'altezza e la profondità massime sono calcolate e visualizzate simultaneamente. L'analisi del Profilo permette inoltre di passare, in modo pratico, tra i diversi profili superficiali visibili.

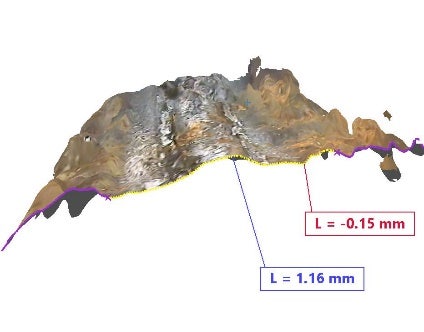

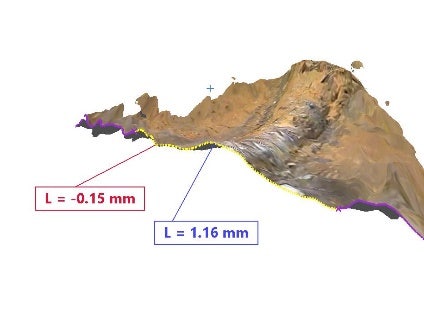

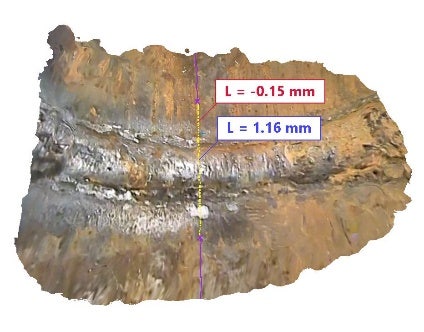

_{Immagini da sinistra a destra e dall'alto in basso: 1) Modello 3D di alterazioni di tubazioni. 2) Profilo della sezione trasversale di un'area specificata generata utilizzando un'analisi del Profilo. 3) Vista alternativa dello stesso profilo.}

4. Calcolo del punto Più profondo/Più alto

L'analisi del punto Più profondo/Più alto è una nuova funzione 3DAssist che calcola e visualizza i punti più profondi e più alti in un'area specificata, utilizzando due punti di riferimento della superficie. Queste informazioni aggiungono chiarezza e profondità ai report di ispezione, fornendo dei dati precisi sulle irregolarità superficiali, come aree assottigliate o sporgenti.

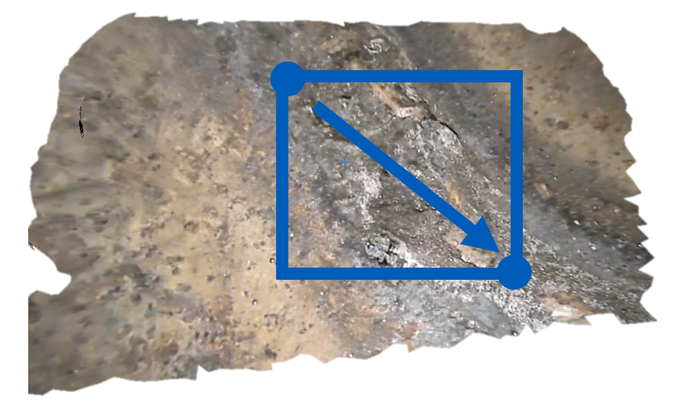

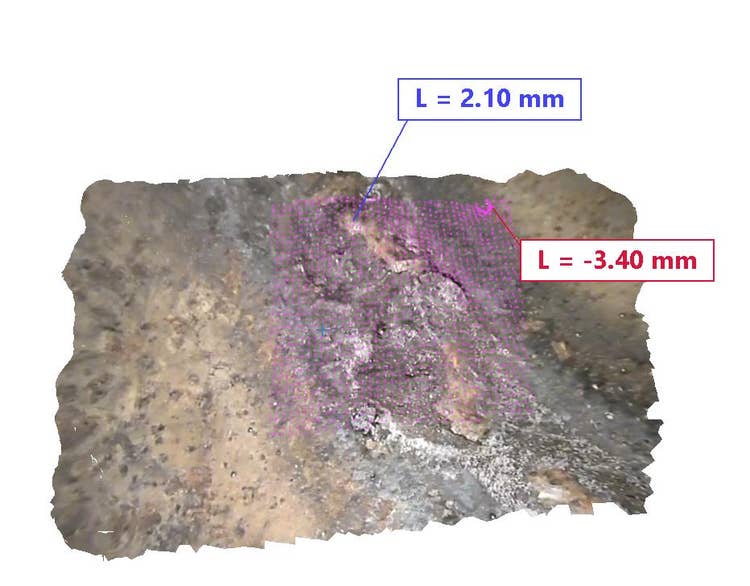

_{A sinistra: Modello 3D di alterazioni di tubazioni con due punti di riferimento selezionati. A destra: Sovraimpressione dimensionale creata usando l'analisi del punto Più profondo/Più alto, mostrando l'intervallo di percentuale tra il punto più profondo e più alto.}

Quando combinato con l'analisi Da punto a curva e l'analisi Gradiente di colori, l'analisi del punto Più profondo/Più alto migliora i report di ispezione con un dettaglio eccezionale, incrementando l'affidabilità nell'interpretazione dell'immagine.

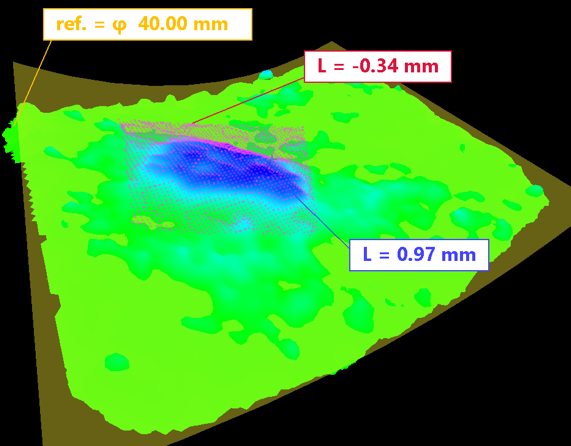

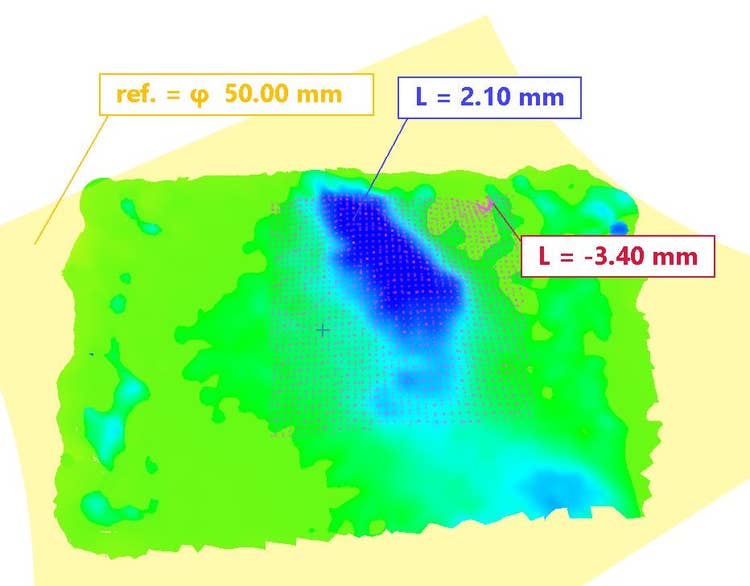

_{A sinistra: Modello 3D di un campione con superficie sporgente. A destra: Lo stesso modello con l'analisi del punto Più profondo/Più alto, l'analisi Da punto a curva e l'analisi Gradiente di colori applicati.}

Semplificazione dell'attività di condivisione e collaborazione durante le ispezioni

Il software 3DAssist semplifica l'ispezione delle tubazioni e di altre strutture permettendo una presa di decisioni più affidabile, indipendentemente dalla propria localizzazione. Permette di trasformare dei report di ispezione standard in analisi dinamiche e approfondite mediante diverse funzioni di misura 3D comparative.

Le immagini 3D possono essere facilmente salvate negli appunti e incollate nei report, mentre i modelli e le misure possono essere archiviate e recuperate in qualunque momento. Inoltre dei modelli possono essere integrati alle immagini per fornire un contesto. Il software 3DAssist inoltre semplifica l'attività collaborativa, permettendo di condividere le immagini e i report, attraverso strumenti per computer come Microsoft Teams.

Progettato per aiutare gli stakeholder a valutare velocemente la gravità del difetto e decidere le azioni da intraprendere in modo affidabile, il software 3DAssist consente la creazione di immagini 3D completamente orientabili con pochi clic. Queste immagini possono in seguito essere analizzate e condivise direttamente dall'ufficio, riducendo la necessità di effettuare degli spostamenti sul campo. Attraverso una serie di efficienti funzioni di analisi, i modelli 3D adesso forniscono più informazioni che mai.

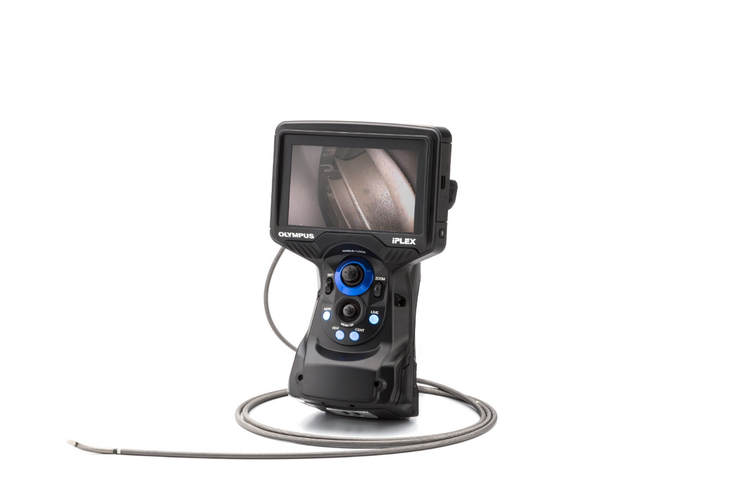

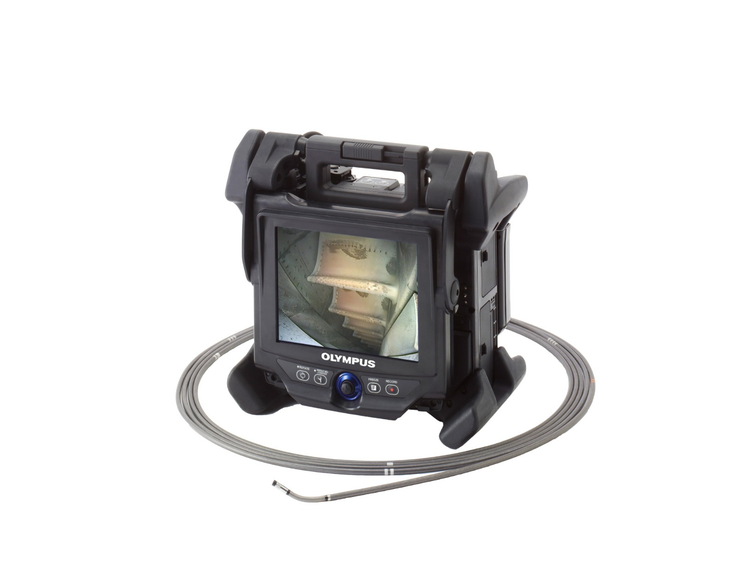

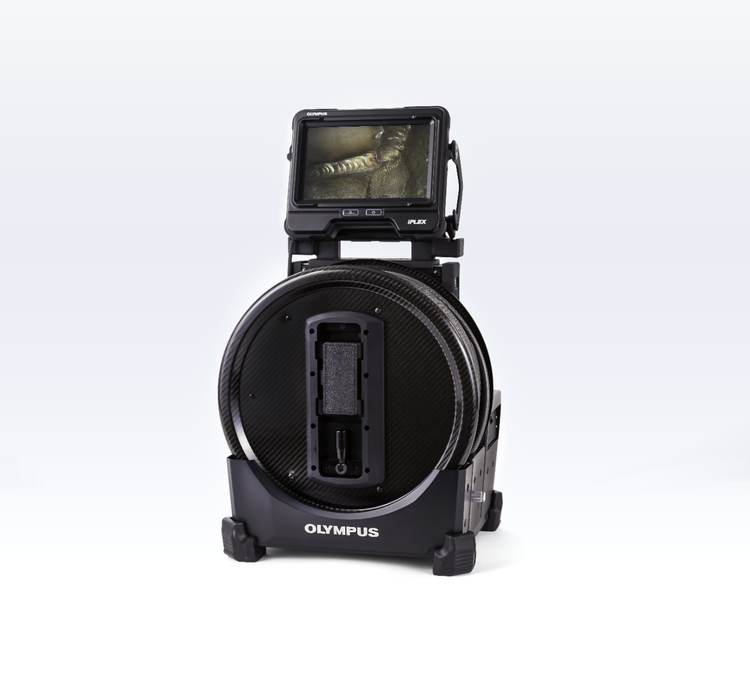

Il software 3DAssist è compatibile con i nuovi e attuali videoscopi IPLEX NX, IPLEX GX/GT, IPLEX G Lite e IPLEX GAir. Per maggior informazioni su come il software 3DAssist migliora i report di ispezione con delle analisi approfondite, contattaci oggi stesso per pianificare una dimostrazione.
