工業用内視鏡の選び方

工業用内視鏡とは、医療用内視鏡の工業版です。医療用内視鏡と同様に、工業用内視鏡にも挿入部に光学レンズが搭載されていますが、内視鏡で行う目視検査の対象は、生物の体内ではなく構造物の内部です。

内視鏡は通常、人間の目では見ることのできない、機械や構造物の内部を映像で検査するために使用され、複雑な機械、配管、エンジン内部などの密閉された空間や、アクセスが困難な場所の検査に役立ちます。

当社の工業用内視鏡は、画質や耐久性、挿入性など、基本機能の性能が優れているだけでなく、クラックの計測や計測箇所の3D表示、ブラックライト検査、異物回収なども行えます。

加えて、用途に合わせた多彩な製品ラインアップを取りそろえています。例えば、スコープのラインアップ中、外径がもっとも細いものは1.8mm、もっとも長い機種は30mあり、多くの製品で湾曲操作が可能です。機種により特長が異なります。詳細はお問い合わせください。

お問い合わせ

内視鏡を用いた検査において、検査箇所にたどり着けることが重要となります。まずは検査箇所まで到達できなければ、状況を確認することができません。曲がった配管のような複雑な経路であっても、挿入が容易であれば検査効率も向上します。

当社の内視鏡は、挿入部の先端に向かって徐々にやわらかくなるTapered Flex方式を採用し、高い押し込み性能を備えています。

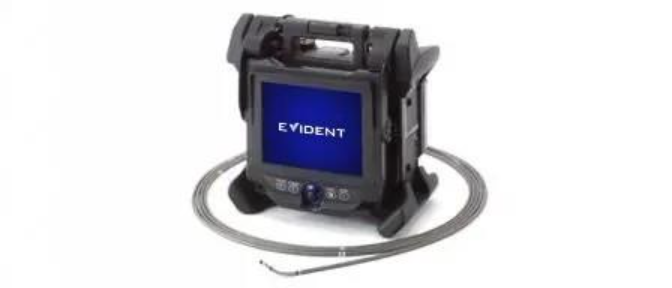

IPLEX GAirビデオスコープなどの機種においては、さらに挿入性を高めるガイドヘッドを用意しており、長尺スコープであっても高い挿入性を実現しています。

スコープ外径はもっとも細いもので1.8mm、挿入長は最大で30mの湾曲可能な機種を備えています。汎用的に使用されるものでは、外径4mmや6mm、挿入長2m〜10mの機種もご用意しています。

挿入部外装には耐摩耗性に優れたタングステンブレードを採用しており、検査対象物に合わせて、適切なラインアップをご提案します。

検査した画像や動画は、SDカードなどの記録媒体への記録が可能です。また、一部の機種では動画録画中の静止画撮影にも対応しております。さらに、オプションのコンスタントビデオ* 機能を使用すれば、30分のループ撮影が可能で、録画し忘れを防止できます。

*IPLEX GXのみ使用可能。オプションのメモリカードが必要です。詳細については、お問い合わせください。

自動車には、水や油、燃料、空気が流れる経路が数多く存在します。内部で循環するものも多く、バリなどの欠陥があると、それが剥がれた際に別の部品に流れ込み、機能不全を起こす可能性があります。そのため、製造品の内部の検査が重要になります。

当社の内視鏡は、先端部の湾曲が可能なスコープ外径2.2mmの製品をラインアップしており、細い配管や狭い箇所の検査に活用いただけます。

また研究開発においても、部品内部を映像で鮮明に確認できることは、工数の削減になるだけでなく、現物の状態をそのまま確認できることで、内部状況の正確な把握につながります。

当社の工業用内視鏡においては、観察だけでなく、寸法や凹凸を計測することも可能です。一部機種では計測箇所の3D表示も可能で、定量的な評価に貢献します。

内視鏡を使用した自動車エンジン検査の詳細

航空機においては、製造からメンテナンスまで、さまざまな箇所の検査が行われています。特にエンジンは、飛行に関する重要な部品のひとつであり、定期的なメンテナンスが義務付けられています。

当社の内視鏡は、広い空間においても手前から奥まで、鮮明な映像で検査が可能です。また、検査を効率的に行うための挿入補助具もご提案可能です。

内視鏡を使用した航空機検査の詳細

構造物の老朽化に伴い検査需要が高まる中、当社製品はさまざまな箇所で活用されています。特にトンネル壁面や、地面の直接目視できない内部の映像化、ひび割れの計測、橋梁狭隘部等の状況調査等に多く使用されています。

挿入長が30mかつ先端湾曲が可能で、天地方向がわかる機能を備えた製品をラインアップしていますので、現場での効率的な検査に貢献します。

マンションや戸建て住宅においても、給水管や壁裏、床下等の検査に活用されています。配管ではサビや腐食によるピンホールの検査を、壁裏や床下の検査では防水シートや断熱材の設置状況、害虫による被害の検査等に使用されています。

安全に工場の設備や機械を稼働させるためには、設備の老朽化が招く事故を未然に防ぐ､適切な設備保全が重要と言われております。

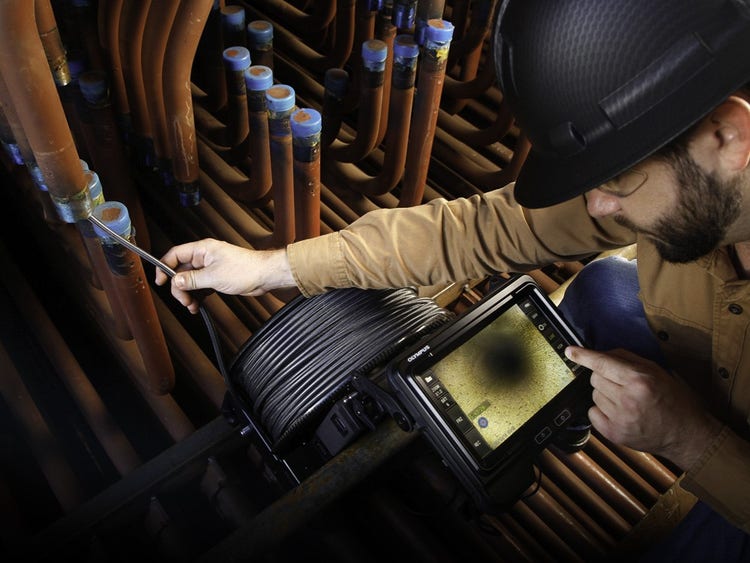

当社の内視鏡は、各種配管や排気ダクトの詰まり、製造装置内部の不具合検査等に活用されています。製造装置を安定して稼働させることは、作業者の安全を守るだけでなく、ダウンタイムなく安定して生産できることにもつながります。
