Olympus 초음파 프로브 및 트랜스듀서는 결함 탐상, 두께 게이징, 재료 검색 및 의료적 진단에 사용됩니다. 당사의 4,000개가 넘는 당사의 트랜스듀서 유형에는 접촉식, 이중 요소, 전단파, 지연선 및 수침형 등이 있습니다. 당사 트랜스듀서 카탈로그에서 원하는 제품을 못 찾지 못하시는으실 경우, 맞춤형 및 특수 제작이 가능합니다.

Products

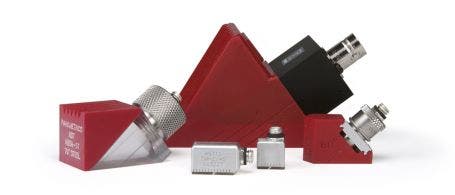

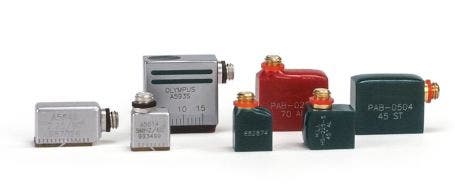

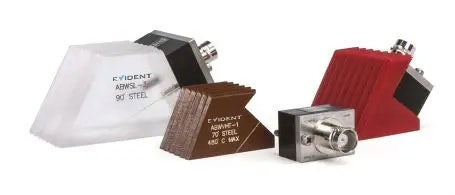

사각 탐촉자 및 쐐기

사각 탐촉자는 일반적으로 용접 검사에 사용됩니다. 이는 단일 요소 탐촉자이며 시험물 및 회절 비행 시간 시 굴절된 전단파(횡파) 또는 종파를 도입하기 위해 쐐기와 함께 사용됩니다. 당사는 보다 나은 신호 대 잡음비를 위한 Accupath 쐐기, 접이식 쐐기, 고온 용도에 맞게 제작된 웨지 등 사용자의 필요에 따라 다양한 쐐기 스타일을 제공합니다.

Atlas 유럽 표준 탐촉자

유럽 및 세계 각국의 검사 기준을 충족하도록 설계된 아틀라스® 변환기는 LEMO® 커넥터, 미터 단위 요소 직경 및 1, 2, 4MHz와 같은 공통 주파수를 특징으로 합니다. 이중 요소, 사각, 접촉식 및 보호재 스타일로 사용할 수 있습니다.

철도 운송은 운송 산업에서 중요한 역할을 계속하고 있습니다. 그 이유는 대체로 속도, 신뢰성 및 경제성 때문입니다. 이러한 가능성을 유지하기 위해, 열차의 안전과 무결성을 보장하는 것이 중요합니다. 제조 및 서비스 부문 모두에서 열차 바퀴 및 차축의 검사에 대체 엄격한 규제가 이뤄지고 있습니다. Olympus는 이러한 엄격한 기준을 충족하고 초과 달성하기 위해 경험과 지식이 풍부한 통합 관리자에게 FOCUS PX/PC 패키지의 성능과 유연성을 제공하며, 관리자는 규정을 완벽히 준수하는 검사 시스템을 제공할 수 있습니다.

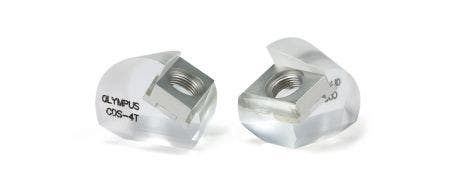

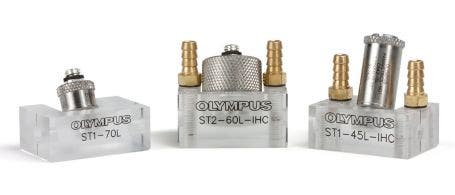

CDS 쐐기

CDS 쐐기는 단일 요소 탐촉자와 함께 30도 전단파와 강철의 70도 종파를 모두 생성하여 30-70-70 기법을 사용하여 ID 연결 크래킹을 감지하고 크기를 조정합니다. 다양한 크기의 CDS 쐐기를 사용할 수 있으며, 교체 가능한 소형 나사식 사각 탐촉자와 호환되므로 경제적인 선택이 가능합니다.

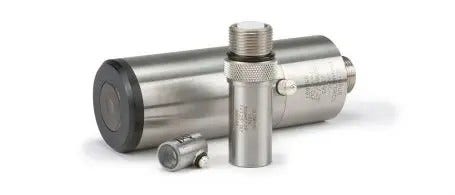

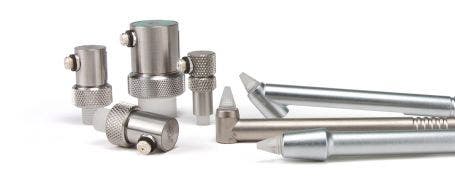

접촉식 탐촉자

접촉식 프로브는 검사 중인 부품 또는 구성품과 직접 접촉하여 사용할 수 있도록 설계된 단일 요소, 종파 탐촉자입니다. 표준, 접근이 어려운 구역을 위한 핑거팁, 철 재료에 고정 위치를 지정하기 위한 마그네틱 홀드다운 등 다양한 스타일로 제공됩니다. 모든 산업 환경에서 사용하기에 내구성이 뛰어나며, 대부분의 금속과 일치하는 음향 임피던스를 가지고 있습니다. 수직 빔 결함 탐지 및 두께 측정, 박리 감지 및 크기 조정, 판, 철강괴, 막대, 기타 금속 및 비금속 구성 요소 검사.

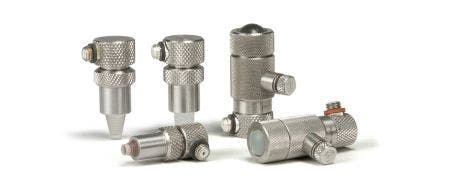

교체 가능한 딜레이 라인 탐촉자

교체 가능한 딜레이 라인 탐촉자는 단일 요소를 가지며 크게 감쇠되므로 교체 가능한 딜레이 라인과 함께 사용하면 우수한 표면 근처 해상도를 제공합니다. 또한 주파수가 높을수록 매우 얇은 물질을 측정하거나 직접 접촉 방법을 사용하여 작은 결함을 찾는데 이상적입니다. 다양한 스타일을 사용할 수 있으며, 일반적으로 정밀 두께 측정, 직선 빔 결함 감지 및 제한된 접촉 영역의 부품 검사에 사용됩니다.

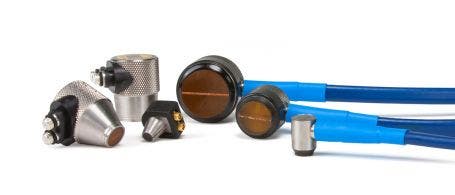

이중 요소 탐촉자

이중 요소 탐촉자에는 음향 장벽으로 분리된 두 개의 결정 요소가 동일한 케이스에 들어 있습니다. 한 요소는 종파를 전송하고 다른 요소는 수신기 역할을 합니다. 각 요소는 기울어져 있어서 검사 재료에 V자 형태의 음향 경로를 만듭니다. 이 탐촉자는 초점 영역의 해상도를 향상시킵니다. 이 탐촉자는 표면 근처 해상도 개선, 거친 표면에 대한 우수한 결합, 거친 입자 또는 산란 물질의 역산란 소음 감소 등 많은 이점을 제공합니다. 잔여 벽 두께 측정, 부식/침식 모니터링, 용접 오버레이 검사, 클래딩 접합/분리 검사와 같은 많은 응용 분야에서 사용됩니다.

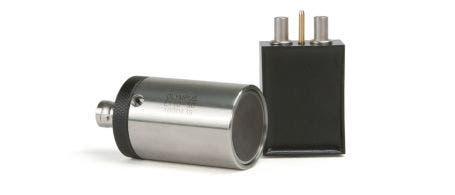

EMAT 탐촉자

EMAT(전자기 음향 탐촉자)는 자기 변형 효과를 사용하여 초음파를 송수신하는 단일 요소 탐촉자입니다. EMAT는 접촉매질 없이 사용할 수 있고, 검사 전에 외부 눈금을 제거할 필요가 없고, 표면에 접촉 상태로 사용하거나 약간 떨어진 상태로도 사용할 수 있고, 고온의 부품에서 사용할 수 있으며, 소구경 금속관에서도 잘 작동하는 등 고유한 장점을 제공합니다.

고주파 탐촉자

이러한 단일 요소 접촉 또는 침지 탐촉자는 20MHz에서 최대 225MHz까지 주파수를 생성합니다. 큰 폭으로 감쇠된 광대역 설계는 우수한 시간 해상력을 제공하는 반면 짧은 파장은 우수한 결함 분해능을 지닙니다. 초점을 조절해서 매우 작은 빔 직경을 얻을 수 있습니다.

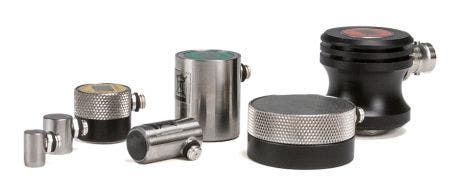

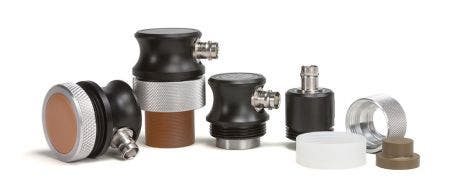

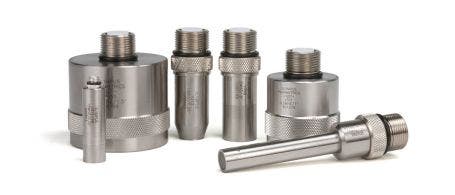

침지 탐촉자

침지 탐촉자는 물과 음향적으로 일치하는 1/4 파장층을 가진 단일 요소 종파 탐촉자입니다. 검사 부품이 부분적으로 또는 완전히 침지된 응용 분야에서 초음파를 전송해 균일하고 빠른 결합을 통해 부품을 빠르게 스캔할 수 있습니다. 초점 렌즈를 추가하여 부품의 특정 영역에서 탐촉자의 감도와 성능을 높일 수 있습니다. 탐촉자는 표준, 대구경, 슬림 라인 및 필통 스타일로 제공됩니다. 모두 크롬 도금된 황동 커넥터와 RF가 차폐되는 부식 방지 303 스테인리스강 케이스로 제작되어 신호 대 잡음비를 향상시킵니다. 자동 스캐닝, 인라인 두께 측정 및 금속관, 막대, 튜브 및 판에 대한 고속 검사에 사용됩니다.

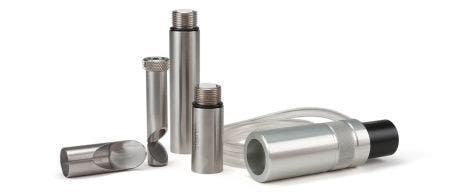

특수 침지

당사의 특수 침지 탐촉자는 벽 두께 측정, 알루미늄 도금 검사, 다중 요소 배열 결함 감지와 같은 특정 용도에 맞게 만들어졌습니다. 사이드 룩, 페인트 브러시, 초소형, i-R 등 다양한 스타일로 제공됩니다.

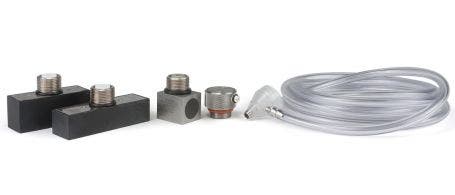

침지 부속품

버블러, 탱크, 반사 거울 및 검색 튜브 등의 부속품은 침지 응용 분야 및 기술을 지원합니다.

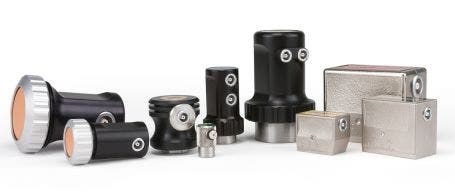

내장 사각 탐촉자

이 탐촉자는 뛰어난 신호 대 잡음 특성을 제공하며, 내구성이 뛰어난 플라스틱 마모 표면을 지녀 수명을 연장시키고 중요한 부품을 긁을 가능성을 줄입니다. 도달 거리와 높이가 짧기 때문에 접근이 제한적인 응용 분야에 적합합니다. 일부 스타일에서 오른쪽 마이크로닷™ 및 직선 마이크로닷 커넥터를 모두 사용할 수 있습니다.

수직 입사 전단파 탐촉자

이 단일 요소 접촉 탐촉자는 굴절을 사용하지 않고 시편에 전단파를 직접 도달시킵니다. 전단파는 시편의 표면에 수직으로 전파됩니다. 이 탐촉자는 전단파 속도 측정, 영의 탄성 및 전단 계수 계산과 금속의 단립 구조 측정 등에 사용됩니다. 직접 접촉 및 딜레이 라인 스타일로 제공됩니다.

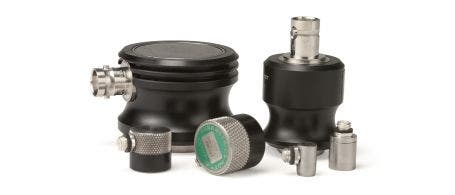

보호재 탐촉자

이러한 다목적 단일 요소, 종파, 접촉 탐촉자는 딜레이 라인, 보호막 또는 보호 마모 캡과 함께 사용할 수 있습니다. 탐촉자를 단독으로 사용하는 경우, 에폭시 마모면은 플라스틱, 다양한 복합 재료 및 기타 저임피던스 재료와 일치하는 양호한 음향 임피던스를 제공합니다. 이러한 탐촉자는 직선 빔 결함 감지, 두께 측정, 고온 검사 및 검사 판, 철강괴, 막대 및 단조 검사에 사용됩니다.

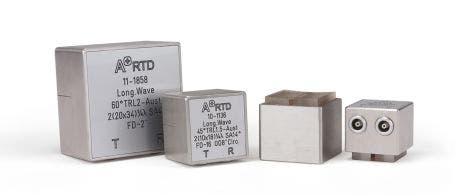

RTD 탐촉자

RTD 탐촉자는 원자력 산업에서 일반적으로 거친 입자의 오스테나이드강을 검사하고, 클래딩 아래에 균열을 찾고, IG 응력 부식 균열, 금속관 및 압력 용기의 자동 스캔 및 연속 주조 애클리케이션에서 사용됩니다.

스폿 용접 탐촉자

이 변환기는 자동차 및 산업 응용 분야에서 사용되는 것을 포함하여 스폿 용접을 검사하는 데 최적의 성능을 제공합니다. 이 탐촉자의 광대역 설계는 스폿 용접 탐촉자에 우수한 신호 대 잡음비를 제공하여 불량 용접과 양호한 용접을 구별하게 해줍니다. 용접 너깃 크기에 따라 적절한 변환기를 찾을 수 있도록 0.5mm 단위의 다양한 크기로 제공됩니다. 부드러운 막 캡티브 물자루 또는 하드 팁 딜레이 라인과 함께 사용할 수 있습니다.

표준 사각 탐촉자

표준 사각 탐촉자는 큰 요소 크기를 가지므로 두꺼운 구성요소 검사를 가능하게 하고 큰 스캐닝 인덱스를 제공합니다. 시험편에 굴절된 전단파 또는 종파를 도입시키는 쐐기와 함께 사용됩니다. 0.5MHz의 낮은 주파수와 함께 사용할 수 있는 고온 종류를 포함한 다양한 스타일로 제공됩니다. 표준, 전단파 및 접이식 쐐기도 사용할 수 있습니다.

TOFD 탐촉자 및 쐐기

비행 시간 회절(TOFD) 탐촉자와 쐐기는 강철에서 굴절된 종파를 발생시키며, 일반적으로 균열의 크기를 결정하는 데 사용됩니다. 탐촉자는 감쇠도가 높아 까다로운 응용 분야에서 우수한 해상도를 제공합니다. 민감성 복합 요소를 가지고 있으며, 2.25MHz에서 15MHz까지의 주파수 및 3mm(0.25인치)에서 12 mm(0.5인치) 크기로 제공됩니다.

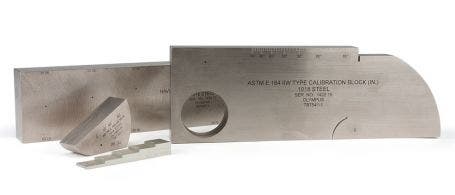

테스트 블록

보정 및/또는 참조 블록은 모든 초음파 검사 응용 분야에 사용해야 합니다. 표준 블록은 일반 소재의 사각 보정 및 두께 보정에 사용할 수 있습니다. 1018 강철, 304 스테인레스강 및 7075-T6 알루미늄으로 만든 블록은 일반적으로 재고가 있으며, 다른 소재로 만든 맞춤형 블록은 주문 요청이 필요합니다. 모든 블록은 국립 표준 기술 연구소 (NIST)에서 추적할 수있는 장비를 사용하여 측정됩니다.

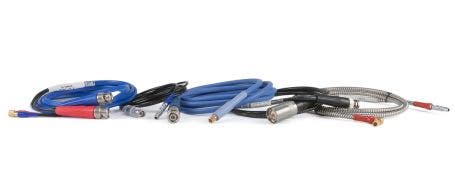

탐촉자 케이블

탐촉자 케이블은 BNC, LEMO®, UHG, Microdot™을 비롯한 다양한 커넥터 스타일과 중장비, 방수, 손잡이가 달린 케이블, 이중, 장갑 스테인리스강, 이중차폐 등 다양한 유형으로 제공됩니다. 표준 케이블 길이는 1m(3.3ft), 1.2m(4ft), 1.8m(6ft)이지만 맞춤형 제작도 가능합니다. 모든 케이블은 달리 명시되지 않는 한 50옴의 임피던스를 지닙니다.

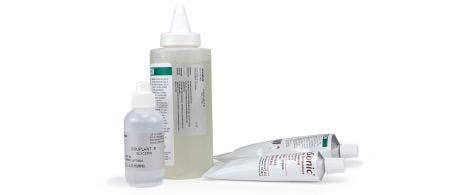

접촉 매질 및 어댑터

접촉 매질은 탐촉자와 시험편 사이에 음향 결합을 부여하기 위해 거의 항상 필요합니다. 당사는 거의 모든 응용 분야에 적합한 다양한 종류의 접촉 매질을 제공합니다. 또한 다양한 종류의 케이블과 프로브를 결함 탐상기에 연결할 수 있는 어댑터도 제공합니다.
